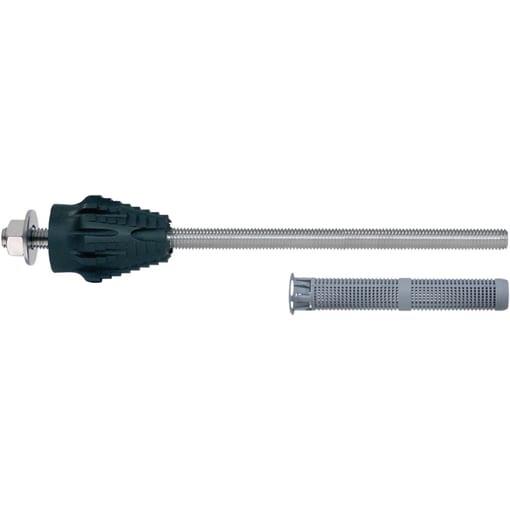

SIDRO ZA DISTANČNO MONTAŽO TMFIX

TMfix 12x110 M12 ZI, 10 ST

Main features short:
Zugelassene Befestigung in wärmegedämmten Fassaden
Einfache und sichere Montage ohne Spezialwerkzeug
Der glasfaserverstärkte Konus unterbricht die Wärmebrücke zwischen innerem und äußerem Hülsenanker

PDP Technical Attribute Sum:
Dübeltyp: Chemische Anker, Dübel | Bohrloch-O in Beton: 14 mm | Bohrloch-O in Lochstein: 20 mm | Gewinde: M 12 | Nutzlänge von - bis: 60 - 170 mm | Material: Stahl verzinkt | Werkstoff, Schraube: Edelstahl A4 | ETA-Zulassung: Deutsche Zulassung: Abstandmontage

Anwendungsgebiete:
Thermisch getrennte Befestigung von hohen Lasten wie Markisen, Vordächern, Geländern für französische Balkone, Klimaanlagen, Außenschornsteinen aus Edelstahl, Konsolen, Holzkonstruktionen in isolierten und verputzten Außenfassaden

Produktvorteile:
Allgemeine bauaufsichtliche Zulassung garantiert hohe Anwendungssicherheit
Zuverlässige Unterbrechung der Wärmebrücke durch glasfaserverstärkten Konus
Variabel Einsatzbar für Nutzlängen von 60 bis 200 mm (TMfix 16 bis zu 300 mm außerhalb der Zulassung)
Das stufenlos justierbare System macht die Positionierung und Ausrichtung des Anbauteils besonders einfach
Einfache und schnelle Montage durch unkomplizierte Setztechnik ohne Sonderwerkzeug
Hohe Lasten in einer Vielzahl von zugelassenen Baustoffen
Breites Anwendungsspektrum, da Anbauteildicken bis 200 mm nach Zulassung möglich sind
Ausführung Stahl galvanisch verzinkt
Außenliegende Teile sind aus nichtrostendem Edelstahl A4

Hinweise:
Montageart: Vorsteckmontage
Für die Konstruktion sind die vollständige Zulassung Z-21.8-1934 sowie die ETA-Zulassungen des verwendeten Mörtels, z. B. ETA-11/0384, ETA-11/0079 und ETA-11/0033 zu berücksichtigen

Verarbeitungshinweise:
Bei der Montage wird der selbstschneidende, glasfaserverstärkte Konus durch den Putz in die Dämmung gefräst
Verwenden Sie zum Fräsen von robustem Gips die mitgelieferten Fräsklingen

Eigenschaften:


Lieferumfang:
Ausführung Stahl galvanisch verzinkt:10 Gewindestangen M12, 10 Anti-Kälte-Konen,10 Gewindestifte M12-A4, 10 U-Scheiben A4, 10 Muttern A4,10 Siebhülsen 20x130, 3 Bits, 3 Fräsklingen,3 Montageanleitungen

Tehnični podatki

• Lastnost

  Vrednost

• Bohrloch-O in Beton

  14 mm

• Bohrloch-O in Lochstein

  20 mm

• Dübellänge

  240 mm

• Dübeltyp

  Chemische Anker, Dübel

• Einsatzbereich

  Innen;Aussen

• ETA-Zulassung

  Deutsche Zulassung: Abstandmontage

• Für metrische Schrauben-O

  12 mm

• Gebinde (BTI)

  60 - 170 mm

• Hauptanwender

  Schlossereien;Zimmereien;Rolladenbau;Heizungstechnik;Klimatechnik

• Kennbuchstabe Gewinde

  M

• Material

  Stahl verzinkt

• Maximale Nutzlänge

  170 mm

• Nenndurchmesser Gewindeausführung

  12 mm

• Nutzlänge, von

  60 mm

• Oberflächenschutz, Schraube

  ZI|verzinkt

• Untergrund

  Beton C20/25;Vollziegel Mz 12;Kalksandvollstein KS 12;Hochlochziegel Hlz 12;Kalksandlochstein KSL 12;Leichtbeton-Hohlblockstein LBHbl 4;Porenbeton G2

• Werkstoff, Schraube

  Edelstahl A4
