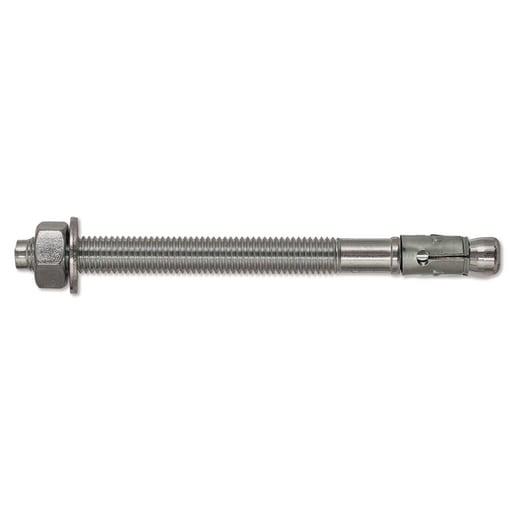

SIDRNI VIJAK BAZ R M12X160-60 A4

Simplexanker BAZ 12X160-60 R, 20 ST

Main features short:
Höchste Zulassungsstufe für den Einsatz in Beton, auch bei Brandschutzanforderungen und seismischen Anforderungen
Variable Verankerungstiefe für die Größen M 8 bis M 16 ermöglicht höchste Flexibilität und Effizienz bei der Montage
Hohl- und Diamantbohren als zugelassene Bohrmethoden zur Verkürzung der Montagezeit

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Edelstahl A4 | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Für den Einsatz im Innen- und Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe, wenn keine besonders aggressiven Bedingungen vorliegen
Siehe Zulassungsbescheid

Produktvorteile:
Europäische Technische Bewertung Option 1 in gerissenem und ungerissenem Beton C20/25 bis C50/60 sowie brandschutzgeprüft R120. ETA beinhaltet zusätzlich die Bewertung für Einsatz für seismische Anforderungen (C1+C2).
Zusätzliche, reduzierte Verankerungstiefe für die Größen M10, M12 und M16 ermöglicht höchste Flexibilität und Effektivität bei der Montage bei gleichzeitigem hohen Leistungsniveau
Reduzierte Verankerungstiefe reduziert den Aufwand zum Bohren, minimiert die Gefahr von Armierungstreffern und erhöht die Variabilität beim Einsatz.
Höhere Gewindelängen ermöglichen den Einsatz bei unterschiedlichen Klemmstärken und den Einsatz bei Abstandmontagen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen. Dadurch erhöhte Sicherheit bei insgesamt weniger Befestigungspunkten und damit geringere Kosten
Einsetzbar in extrem dünnen Betonplatten ab 80 mm Dicke
Einfacher und zeitsparender Setzvorgang mit wenigen Hammerschlägen und geringem Anzugsweg zum Aufbringen des Drehmoments
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert dadurch aufwendige Nacharbeiten
Schnelle Montage durch unkomplizierte Setztechnik ohne Spezialwerkzeuge. Ideal für Serien-, Durchsteck- und Überkopfmontagen
Ausführung Edelstahl A4

Hinweise:
Dübel-O = Bohr-O
Für weitere technische Daten und Informationen ist die Zulassung auf der BERNER-Onlineseite verfügbar und / oder nutzen Sie die BERNER-Bemessungssoftware

Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 1052 zwischen dem Holzbauteil und der Unterlegscheibe einzusetzen

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  12 mm

• Durchmesser außen U-Scheibe

  24 mm

• Durchmesser Bohrloch

  12 mm

• Dübellänge

  160 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  70 mm

• Einsatzbereich

  Aussen

• ETA-Zulassung

  ETA: Gerissener und ungerissener Beton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  12 x 160 mm

• Hauptanwender

  Elektrohandwerk;Sanitärhandwerk;Heizungstechnik;Lüftungstechnik;Klimatechnik;Hochbau;Tiefbau;Metallbau;Schlossereien;Zimmereien;Schreinereien;Betriebswerkstätten

• Klemmstärke

  60 mm

• Klemmstärke 1

  80 mm

• Kopfprägung

  L

• Länge Gewinde

  111 mm

• Material

  Edelstahl A4

• Mindest-Bohrlochtiefe t1

  155 mm

• Seismische Bewertung

  C1/C2

• Setztiefe

  70 mm

• Setztiefe reduziert

  50 mm

• U-Scheibe Dicke (mm)

  2.5 mm
