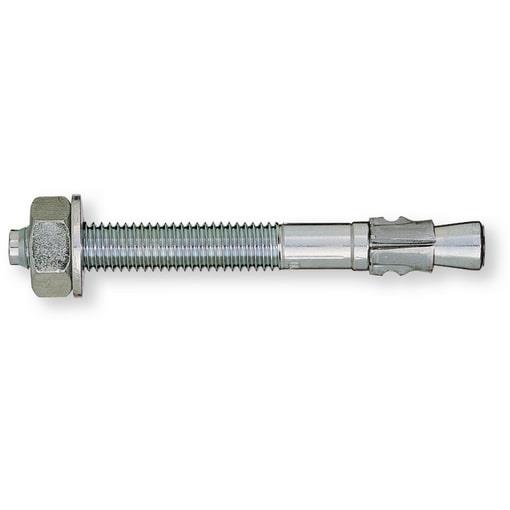

SIDRNI VIJAK BA M10X146-70 ZI
- Za prikaz cen se prijavite.
- Šifra artikla:
114243-20
- Enota:
cnt
- Blagovna znamka:
Zaloga: kontaktirajte nas
Opis izdelka
Simplexanker BA M10X146-70 ZI, 20 ST
Main features short:
ETA-Option 7 für ungesprungenen Beton C20/25 bis C50/60
Flexibles Anpassen an die Anwendung dank zwei Verankerungstiefen
Hohe Belastungskapazität bei minimalen Achsabständen und Randabständen
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Option 7 (ungerissener Beton)
Anwendungsgebiete:
Für die zugelassene Verankerung von z.B. Konsolen, Stahlkonstruktionen, Leitern, Treppen, Toren, Kabeltrassen, Geländern, Maschinen, Fassaden, Holzkonstruktionen in ungerissenem Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge
Produktvorteile:
Europäische Technische Zulassung Option 7 in ungerissenem Beton C20/25 bis C50/60
Flexible Anpassung an die Anwendung durch zwei Verankerungstiefen
Reduzierte Verankerungstiefe für verringerte Bohrzeit, dadurch Zeitersparnis und weniger Armierungstreffer
Langes Gewinde ist ideal für die Abstandsmontage und verbessert die Justieroptionen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen
Einfacher Setzvorgang mit wenigen Hammerschlägen
Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert aufwendige Nacharbeiten
Ausführung Stahl galvanisch verzinkt
Hinweise:
Dübel-O = Bohr-O
Mutter und Unterlegscheibe sind ab Dübel-O 8 mm vormontiert
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 440 zwischen dem Holzbauteil und der Unterlegscheibe zu fixieren
Eigenschaften:
Main features short:
ETA-Option 7 für ungesprungenen Beton C20/25 bis C50/60
Flexibles Anpassen an die Anwendung dank zwei Verankerungstiefen
Hohe Belastungskapazität bei minimalen Achsabständen und Randabständen
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Option 7 (ungerissener Beton)
Anwendungsgebiete:
Für die zugelassene Verankerung von z.B. Konsolen, Stahlkonstruktionen, Leitern, Treppen, Toren, Kabeltrassen, Geländern, Maschinen, Fassaden, Holzkonstruktionen in ungerissenem Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge
Produktvorteile:
Europäische Technische Zulassung Option 7 in ungerissenem Beton C20/25 bis C50/60
Flexible Anpassung an die Anwendung durch zwei Verankerungstiefen
Reduzierte Verankerungstiefe für verringerte Bohrzeit, dadurch Zeitersparnis und weniger Armierungstreffer
Langes Gewinde ist ideal für die Abstandsmontage und verbessert die Justieroptionen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen
Einfacher Setzvorgang mit wenigen Hammerschlägen
Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert aufwendige Nacharbeiten
Ausführung Stahl galvanisch verzinkt
Hinweise:
Dübel-O = Bohr-O
Mutter und Unterlegscheibe sind ab Dübel-O 8 mm vormontiert
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 440 zwischen dem Holzbauteil und der Unterlegscheibe zu fixieren
Eigenschaften:
Tehnični podatki
- Lastnost
Vrednost
- Außendurchmesser
10 mm
- Durchmesser außen U-Scheibe
20 mm
- Durchmesser Bohrloch
10 mm
- Dübellänge
146 mm
- Dübeltyp
Metallanker, -dübel
- Effektive Verankerungstiefe
50 mm
- Einsatzbereich
Innen
- ETA-Zulassung
ETA: Option 7 (ungerissener Beton)
- Hauptanwender
Zimmereien;Schlossereien;Metallbau;Heizungstechnik;Lüftungstechnik;Klimatechnik;Steinmetzbetriebe
- Klemmstärke
70 mm
- Klemmstärke 1
80 mm
- Kopfprägung
M
- Länge Gewinde
106 mm
- Material
Stahl verzinkt
- Mindest-Bohrlochtiefe t1
138 mm
- Setztiefe
50 mm
- Setztiefe reduziert
40 mm
- U-Scheibe Dicke (mm)
2 mm
