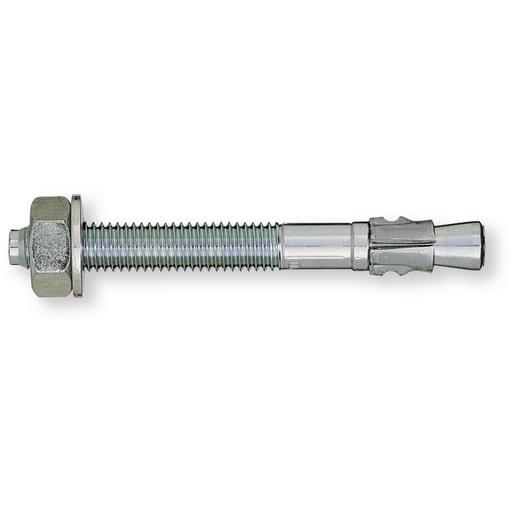

SIDRNI VIJAK BA M16X260-140 ZI
Opis izdelka
Simplexanker BA M16X260-140 ZI, 10 ST
Main features short:
ETA-Option 7 für ungesprungenen Beton C20/25 bis C50/60
Flexibles Anpassen an die Anwendung dank zwei Verankerungstiefen
Hohe Belastungskapazität bei minimalen Achsabständen und Randabständen
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Option 7 (ungerissener Beton)
Anwendungsgebiete:
Für die zugelassene Verankerung von z.B. Konsolen, Stahlkonstruktionen, Leitern, Treppen, Toren, Kabeltrassen, Geländern, Maschinen, Fassaden, Holzkonstruktionen in ungerissenem Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge
Produktvorteile:
Europäische Technische Zulassung Option 7 in ungerissenem Beton C20/25 bis C50/60
Flexible Anpassung an die Anwendung durch zwei Verankerungstiefen
Reduzierte Verankerungstiefe für verringerte Bohrzeit, dadurch Zeitersparnis und weniger Armierungstreffer
Langes Gewinde ist ideal für die Abstandsmontage und verbessert die Justieroptionen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen
Einfacher Setzvorgang mit wenigen Hammerschlägen
Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert aufwendige Nacharbeiten
Ausführung Stahl galvanisch verzinkt
Hinweise:
Dübel-O = Bohr-O
Mutter und Unterlegscheibe sind ab Dübel-O 8 mm vormontiert
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 440 zwischen dem Holzbauteil und der Unterlegscheibe zu fixieren
Eigenschaften:
Main features short:
ETA-Option 7 für ungesprungenen Beton C20/25 bis C50/60
Flexibles Anpassen an die Anwendung dank zwei Verankerungstiefen
Hohe Belastungskapazität bei minimalen Achsabständen und Randabständen
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Option 7 (ungerissener Beton)
Anwendungsgebiete:
Für die zugelassene Verankerung von z.B. Konsolen, Stahlkonstruktionen, Leitern, Treppen, Toren, Kabeltrassen, Geländern, Maschinen, Fassaden, Holzkonstruktionen in ungerissenem Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge
Produktvorteile:
Europäische Technische Zulassung Option 7 in ungerissenem Beton C20/25 bis C50/60
Flexible Anpassung an die Anwendung durch zwei Verankerungstiefen
Reduzierte Verankerungstiefe für verringerte Bohrzeit, dadurch Zeitersparnis und weniger Armierungstreffer
Langes Gewinde ist ideal für die Abstandsmontage und verbessert die Justieroptionen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen
Einfacher Setzvorgang mit wenigen Hammerschlägen
Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert aufwendige Nacharbeiten
Ausführung Stahl galvanisch verzinkt
Hinweise:
Dübel-O = Bohr-O
Mutter und Unterlegscheibe sind ab Dübel-O 8 mm vormontiert
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 440 zwischen dem Holzbauteil und der Unterlegscheibe zu fixieren
Eigenschaften:
Tehnični podatki
- Lastnost
Vrednost
- Außendurchmesser
16 mm
- Durchmesser außen U-Scheibe
30 mm
- Durchmesser Bohrloch
16 mm
- Dübellänge
260 mm
- Dübeltyp
Metallanker, -dübel
- Effektive Verankerungstiefe
80 mm
- Einsatzbereich
Innen
- ETA-Zulassung
ETA: Option 7 (ungerissener Beton)
- Gebinde (BTI)
16 x 260 mm
- Hauptanwender
Zimmereien;Schlossereien;Metallbau;Heizungstechnik;Lüftungstechnik;Klimatechnik;Steinmetzbetriebe
- Klemmstärke
140 mm
- Klemmstärke 1
155 mm
- Kopfprägung
S
- Länge Gewinde
184 mm
- Material
Stahl verzinkt
- Mindest-Bohrlochtiefe t1
244 mm
- Setztiefe
80 mm
- Setztiefe reduziert
65 mm
- U-Scheibe Dicke (mm)
3 mm
