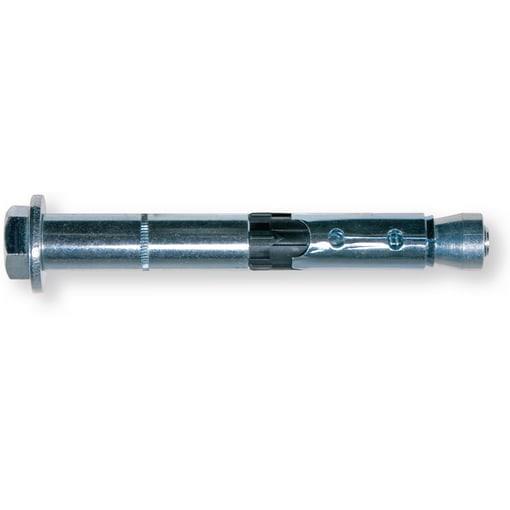

SIDRNI VIJAK BHA 15/50 M10X146 ZI

Hochleistungsanker BHA S15/50 M10X146 ZI, 25 ST

Main features short:
Sechskantkopf für Anwendungen mit anspruchsvollem Design, da Gewinde nach der Installation nicht über steht
Ankergeometrie ermöglicht höchste Zug- und Quertragkraft
Einfacher Setzvorgang mit wenigen Hammerschlägen

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Seismische Bewertung: C1/C2 | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Für die zugelassene Verankerung von z. B. Maschinen, Stahlkonstruktionen, Konsolen, Brandschutzleitern, Kabeltrassen, Treppen, Toren in Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge

Produktvorteile:
Sechskantkopf für Anwendungen mit anspruchsvollem Design, da kein überstehendes Gewinde nach der Installation
Europäische Technische Zulassung Option 1 in gerissenen und ungerissenen Beton C20/25 bis C50/60 sowie brandschutzgeprüft F120
Unterschiedliche Kopfformen für formschöne Befestigungen
Ankergeometrie ermöglicht höchste Zug- und Quertragfähigkeit
Einfacher Setzvorgang mit sehr wenigen Hammerschlägen
Kein Mitdrehen des Ankers bei der Montage durch schwarzen Kunststoffring, welcher zur Aufnahme des Anzugsschlupfes dient
Anker kann oberflächenbündig demontiert werden
Ausführung Stahl galvanisch verzinkt,
Kopfform Typ S = 6KT-Schrauben

Hinweise:
Verankerung mit europäischer Zulassung im ungerissenen und gerissenen Beton (Druck- und Zugzone) bei einer Betonfestigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206
Für weitere technische Daten bitte Zulassung anfordern
Montageform: Durchsteckmontage

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  15 mm

• Durchmesser außen U-Scheibe

  25 mm

• Durchmesser Bohrloch

  15 mm

• Dübellänge

  146 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  70 mm

• Einsatzbereich

  Innen

• ETA-Zulassung

  ETA: Gerissener und ungerissener Beton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  15 x 146 mm

• Hauptanwender

  Hochbau;Tiefbau;Metallbau;Schlossereien;Apparatebau

• Kennbuchstabe Gewinde

  M

• Klemmstärke

  50 mm

• Material

  Stahl verzinkt

• Mindest-Bohrlochtiefe t1

  140 mm

• Nenndurchmesser Gewindeausführung

  10 mm

• Seismische Bewertung

  C1/C2

• Setztiefe

  70 mm

• U-Scheibe Dicke (mm)

  3 mm
