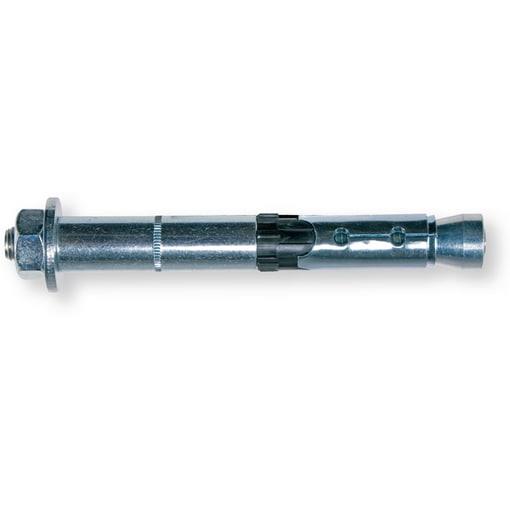

SIDRNI VIJAK BHA B12/10 M8X90 ZI

Hochleistungsanker BHA B12/10 M8X90 ZI, 50 ST

Main features short:
Hohe Zug- und Scherlastkapazität durch optimierte Ankergeometrie
Schnelle und einfache Installation mit minimalen Hammerschlägen
Höchste Leistung in gerissenem und ungerissenem Beton mit sicherem Drehmomentwiderstand

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Seismische Bewertung: C1/C2 | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Zugelassen für die Verankerung von Maschinen, Stahlkonstruktionen, Konsolen, Kabeltrassen, Leitern, Treppen, Toren in gerissenem und ungerissenem Beton C20/25 bis C50/60
Auch geeignet für Beton C12/15 und Naturstein mit dichter Struktur

Produktvorteile:
ETA Option 1 für gerissenen und ungerissenen Beton C20/25 bis C50/60 sowie Feuerwiderstandsklasse F120 und seismische Leistungskategorie C1/C2 (BHA 12 - BHA 24)
Die Geometrie des Ankers ermöglicht sehr hohe Zug- und Scherlasten
Einfache Installation mit nur sehr wenigen, leichten Hammerschlägen
Hohlbohrer als zusätzliche Bohrmethode reduziert Installationszeit und Staubemission
Der schwarze Kunststoffring bietet höchste Leistung und nimmt ein Drehmoment-Schlupf auf. Jegliches Drehen des Ankers wird verhindert
Anker kann bündig mit der Oberfläche entfernt werden

Hinweise:
Für weitere technische Daten bitte Zulassung anfordern und BERNER Berechnungssoftware verwenden
Installationsart: Durchsteckmontage

Verarbeitungshinweise:
Der BHA ist für die Durchsteckmontage geeignet
Beim Anziehen des Ankers wird der Konus in den Spreizclip gezogen, wodurch er sich gegen die Wand des Bohrlochs klemmt
Der schwarze Kunststoffring verhindert eine Drehung während der Ankerinstallation und fungiert als Pufferzone, die das Drehmoment absorbiert, um sicherzustellen, dass das Anbauteil auf die Ankerbasis gezogen wird

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  12 mm

• Durchmesser außen U-Scheibe

  22 mm

• Durchmesser Bohrloch

  12 mm

• Dübellänge

  90 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  60 mm

• Einsatzbereich

  Innen

• ETA-Zulassung

  ETA: Gerissener und ungerissener Beton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  12 x 90 mm

• Hauptanwender

  Hochbau;Tiefbau;Metallbau;Schlossereien;Apparatebau

• Kennbuchstabe Gewinde

  M

• Klemmstärke

  10 mm

• Material

  Stahl verzinkt

• Mindest-Bohrlochtiefe t1

  90 mm

• Nenndurchmesser Gewindeausführung

  8 mm

• Seismische Bewertung

  C1/C2

• Setztiefe

  60 mm

• U-Scheibe Dicke (mm)

  2.5 mm
