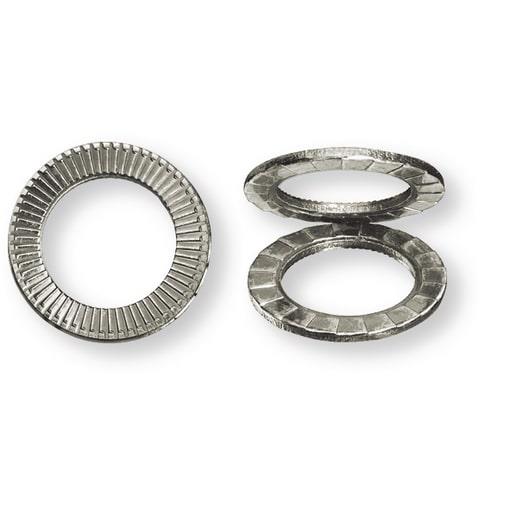

NORD-LOCK SCHEIBE SP M5 ZLB
- Za prikaz cen se prijavite.
- Šifra artikla:
128409-200
- Enota:
cnt
- Blagovna znamka:
Zaloga: kontaktirajte nas
Opis izdelka
Nord-Lock Sicherungsscheibe (Form SP) M5 zinklamellenbesch., 200 ST
Main features short:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet
Oberflächenschonend und Wiederverwendbar
PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Sicherungsscheibe | Material: Stahl | Oberflächenschutz: zinklamellenbeschichtet
Anwendungsgebiete:
Die selbsthemmenden Keilsicherungsscheibenpaare sind nach DIN 25201 als Losdrehsicherung für Schraubverbindungen geeignet, die extremsten dynamischen Belastungen durch Schwingung und Vibration ausgesetzt sind
Produktvorteile:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Einfache Montage und Demontage
Keine Beeinträchtigung durch Schmiermittel
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet
Oberflächenschonend
Wiederverwendbar
Typ SP = mit großer Auflagefläche
Hinweise:
Die Scheiben haben auf der Außenseite Radialrippen, die durch ihre spezielle Prägung einen Formschluß mit dem verwendeten Sicherungselement erzeugen
Auf der Innenseite haben die Sicherungsscheiben gegenläufige Keilflächen, deren Steigung größer ist als die Steigung des Schrauben- oder Mutterngewindes
Aufgrund des Formschlusses ist eine Bewegung nur noch zwischen den Scheiben möglich. Dort erzeugt die Keilwirkung der gegenläufigen Scheiben aufgrund der höheren Steigung sofort eine Erhöhung der Vorspannung
Verarbeitungshinweise:
Für Schrauben bis Festigkeitsklasse 12.9
Bei Einsatz mit Schrauben mit Festigkeitsklasse 12.9 nicht wiederverwendbar
Bei Montage auf richtige Lage der Scheibenpaare achten
Eigenschaften:
Main features short:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet
Oberflächenschonend und Wiederverwendbar
PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Sicherungsscheibe | Material: Stahl | Oberflächenschutz: zinklamellenbeschichtet
Anwendungsgebiete:
Die selbsthemmenden Keilsicherungsscheibenpaare sind nach DIN 25201 als Losdrehsicherung für Schraubverbindungen geeignet, die extremsten dynamischen Belastungen durch Schwingung und Vibration ausgesetzt sind
Produktvorteile:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Einfache Montage und Demontage
Keine Beeinträchtigung durch Schmiermittel
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet
Oberflächenschonend
Wiederverwendbar
Typ SP = mit großer Auflagefläche
Hinweise:
Die Scheiben haben auf der Außenseite Radialrippen, die durch ihre spezielle Prägung einen Formschluß mit dem verwendeten Sicherungselement erzeugen
Auf der Innenseite haben die Sicherungsscheiben gegenläufige Keilflächen, deren Steigung größer ist als die Steigung des Schrauben- oder Mutterngewindes
Aufgrund des Formschlusses ist eine Bewegung nur noch zwischen den Scheiben möglich. Dort erzeugt die Keilwirkung der gegenläufigen Scheiben aufgrund der höheren Steigung sofort eine Erhöhung der Vorspannung
Verarbeitungshinweise:
Für Schrauben bis Festigkeitsklasse 12.9
Bei Einsatz mit Schrauben mit Festigkeitsklasse 12.9 nicht wiederverwendbar
Bei Montage auf richtige Lage der Scheibenpaare achten
Eigenschaften:
Tehnični podatki
- Lastnost
Vrednost
- Art der Normangabe
entspricht
- Durchmesser außen
10.8 mm
- Durchmesser innen
5.4 mm
- für Bolzengewinde Nenndurchmesser
5 mm
- für Bolzengewinde, Kennbuchstabe
M
- Gebinde (BTI)
M 5
- Material
Stahl
- Material Kurzbezeichnung
ST
- Materialstärke
1.8 mm
- Oberflächenschutz
ZLB|zinklamellenbeschichtet
- Scheiben-/Ringtyp
Sicherungsscheibe
