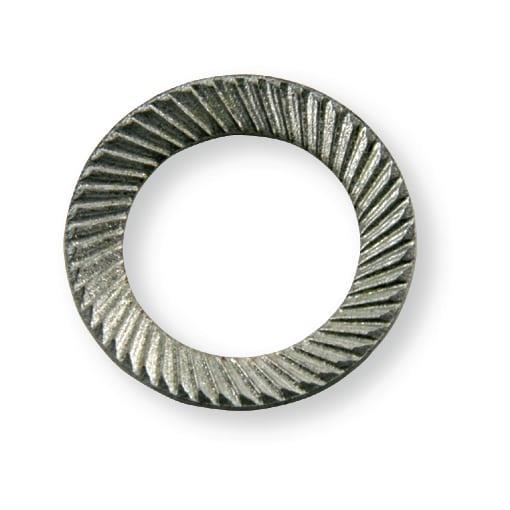

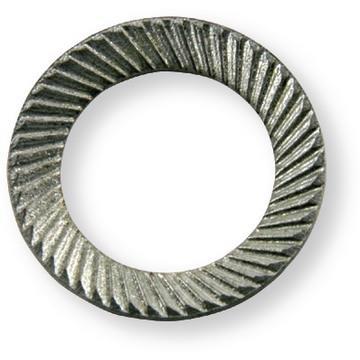

PODLOŽKA S M5 ZI

Sicherungsscheiben Schnorr M 5 x 9 verzinkt, 250 ST

PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Sicherungsscheibe | Material: Federstahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Sichern von Schraubverbindungen, die dynamischen Belastungen wie Schwingungen oder Vibrationen ausgesetzt sind
Die Scheibe kann auch in Senkungen und bei Zylinderschrauben verwendet werden

Produktvorteile:
Durch Formschluss der Schrägverzahnung besteht hohe Rüttelsicherheit
Die geschlossene Ringform erreicht hohe Vorspannkraft (guter Kraftschluss)
Keine Biegemomente, da der Kraftangriff konzentrisch erfolgt
Keine Spanbildung beim Anziehen durch Gleitflächen
Kein Aufsprengen beim Anziehen
Typ S = Standard

Hinweise:
Durch die Tellerfederform wird ein optimaler Kraftschluss bei gleichzeitig höchstem Formschluss durch Schrägverzahnung erreicht

Verarbeitungshinweise:
Für Schrauben bis Festigkeitsklasse 8.8

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Art der Normangabe

  entspricht

• Durchmesser außen

  9 mm

• Durchmesser innen

  5.3 mm

• für Bolzengewinde Nenndurchmesser

  5 mm

• für Bolzengewinde, Kennbuchstabe

  M

• Gebinde (BTI)

  M 5

• Material

  Federstahl

• Material Kurzbezeichnung

  ST

• Materialstärke

  0.6 mm

• Oberflächenschutz

  ZI|verzinkt

• Scheiben-/Ringtyp

  Sicherungsscheibe
