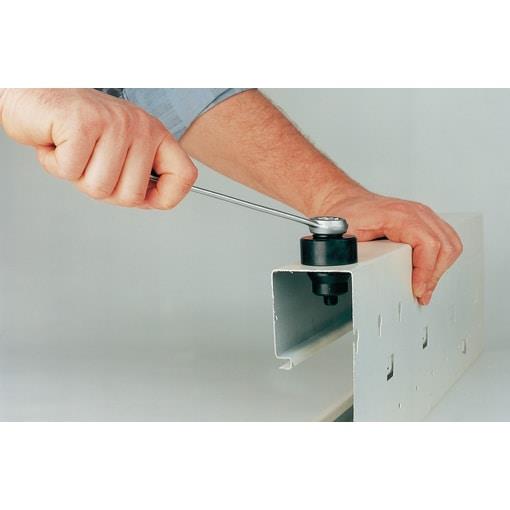

LUKNJAČ ZA PLOČEVINO PG13 35MM

Schraublocher 35 mm, M 12 x 1,5, 1 ST

Anwendungsgebiete:
Stanzt Nirosta-, Eisen-, Alu-, Kupfer- und Messingbleche sowie Kunststoffe, Hartfaser, Gummi und Leder, VA Spültischbecken, Sicherungskästen, Karosserieteile, Schaltschränke, Verteilerdosen, Armaturenbretter
Geeignet für Stahlbleche, Edelstahlbleche, Bunt- und Leichtmetalle, Kunststoffe

Produktvorteile:
Schnelle, saubere und gratfreie Lochung
Kein Festklemmen des Stanzteils
Nur geringe Deformation am ausgestanzten Bleichteil durch 3-Punkt-Schneidgeometrie
Kein Verbiegen der Zugschraube durch verbesserte Auflage
Exakte Stanzlochausrichtung durch Fadenkreuzeinkerbung auf der Blechlochmatrize
Mit wenigen Handgriffen dünnwandige Materialen schnell, mühelos, sauber und gratfrei lochen
Bessere Auflage durch 3-Punkt-Anschnitt, dadurch geringe Deformation der ausgestanzten Teile
Materialstärken St. 37: bis 2 mm
Stempel: 3-Punkt-Anschnitt
Materialstärke: 4 mm
Werkstoff: Spezialstahl
Zugschraube: Festigkeitsklasse 12.9

Verarbeitungshinweise:
(1) Loch mit O 11 mm bohren
(2) Lochstempel unterhalb des Bleches, Lochmatrize auf dem Blech ansetzen und mit beiliegender Spannschraube vormontieren

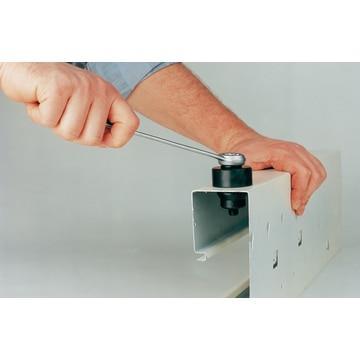

(3) Mit Schraubenschlüssel SW 17 mm Spannschraube anziehen, bis der komplette Blechlocher aus dem zu lochenden Material gezogen werden kann
(4) Sauberes, gratfreies Loch
Kühlen und Schmieren erhöht die Standzeit erheblich

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Bearbeitbare Werkstoffe

  Stahl;Kupfer;Kunststoffe;Glasfasermaterial

• Bohrdurchmesser

  13 mm

• Durchmesser Loch

  35 mm

• Kennbuchstabe Nennmaß

  M

• Nenndurchmesser Nennmaß

  12 mm

• Schlüsselweite

  19 mm

• Steigungswinkel

  1.5 mm
