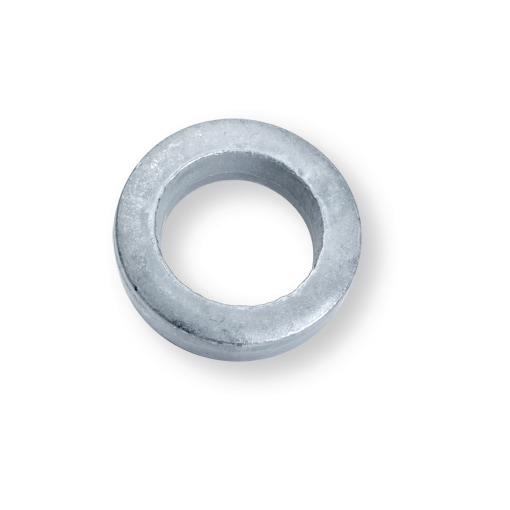

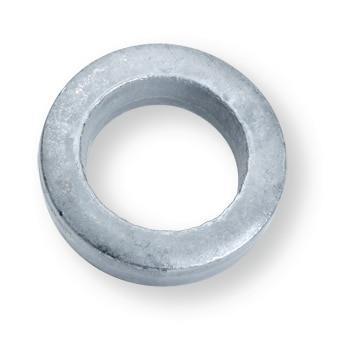

SCHEIBE DIN 7989-1 M16 TZN

Unterlegscheibe DIN7989-1 M16 feuerverzinkt, 100 ST

PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Unterlegscheibe | Norm: DIN 7989-1 | Material: Stahl | Oberflächenschutz: feuerverzinkt

Anwendungsgebiete:
Für nicht vorgespannte Schraubverbindungen im Stahl- und Metallbau

Produktvorteile:
Produktklasse C
Gestanzt
(früher: Ausführung A)
Ü gekennzeichnet

Hinweise:
Produktklasse C
Alt: Typ A
Gestanzt
Das Produkt ist in der Bauregelliste A aufgeführt, daher hat es ein Ü-Zeichen anstelle des CE-Zeichens

Verarbeitungshinweise:
Der Einbau ist in EN 1090-2 und EN 1993-1-8/NA geregelt.
Diese Unterlegscheiben sind für die Verwendung bei SB-Baugruppen gemäß DIN 7990 und EN 15048-1 vorgesehen.
Bei normalen runden Löchern sind normalerweise keine Unterlegscheiben erforderlich. Wird die SB-Baugruppe mit Unterlegscheiben verwendet, wählen Sie bitte die Leistungserklärung "Mit Unterlegscheibe".

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Art der Normangabe

  entspricht

• Durchmesser außen

  30 mm

• Durchmesser innen

  17.5 mm

• für Bolzengewinde Nenndurchmesser

  16 mm

• für Bolzengewinde, Kennbuchstabe

  M

• Gebinde (BTI)

  M 16

• Härteklasse

  100HV

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Materialstärke

  8 mm

• Oberflächenschutz

  FVZ|feuerverzinkt

• Scheiben-/Ringtyp

  Unterlegscheibe
