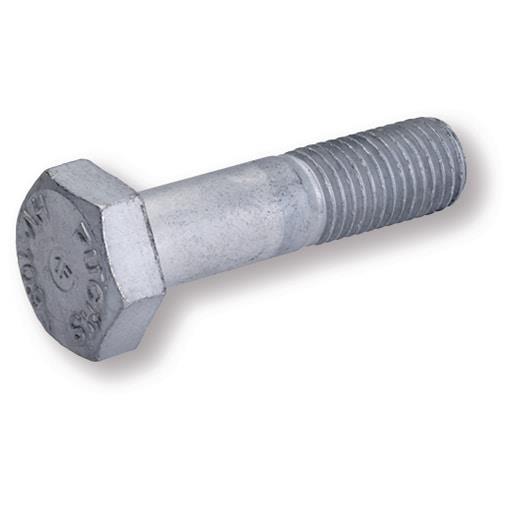

SCHR 14399-4 10.9 M22X85 TZN

HV-Sechskantschraube DIN EN14399-4 10.9 M22x85 feuerverzinkt, 1 ST

Main features short:
Sicheres Erreichen der Vorspannkraft durch definierte Reibungseigenschaften für das Vorspannen (K-Klasse K1)
Aufgrund der eingeprägten Identifikationsnummer (Produktionslos) ist kein Inspektionszertifikat 3.1 erforderlich
Es sind weniger HV-Baugruppen/kleinere Schraubenabmessungen notwendig, da die Schraubenfestigkeit besser genutzt wird

PDP Technical Attribute Sum:
Typ Schraube: HV hexagon head screw | Norm: DIN EN 14399-4 | Gewindeausführung: Teilgewinde | Material: Stahl | Festigkeitsklasse Schraube: 10.9 | Oberflächenschutz: feuerverzinkt

Anwendungsgebiete:
Hochfeste vorspannbare Baugruppen für Schraubverbindungen im Stahl- und Metallbau.
Diese Teile werden in Scher-/Bohrungs-Laibungsverbindungen, rutschhemmenden Verbindungen und Zugverbindungen der Kategorien A bis E nach EN 1993-1-8 verwendet. Die HV-Baugruppen sind sowohl für vorgespannte als auch für nicht vorgespannte Verbindungen geeignet.

Produktvorteile:
Sichere BefestigungSicheres Erreichen der Vorspannkraft durch definierte Reibungseigenschaften für das Vorspannen (K-Klasse K1)Hohe Passgenauigkeit und hervorragende Montageeigenschaften
Hohe Leistung und HaltbarkeitHochwertiger Korrosionsschutz durch feuerverzinkten Stahl
Einfache HandhabungAufgrund der auf dem Schraubenkopf eingeprägten Identifikationsnummer (Produktionslos) ist kein Inspektionszertifikat 3.1 erforderlich
Spart GeldEs sind weniger HV-Baugruppen bzw. kleinere Schraubenabmessungen notwendig, da die Schraubenstärke durch die große Schlüsselweite besser genutzt wird

Hinweise:
Vormals DIN 6914 (HV-Sechskantschraube)
CE-gekennzeichnet
Alle Teile der Baugruppe (Schraube, Mutter und Unterlegscheibe) müssen von einem Hersteller stammen. Diese sind mit -P- gekennzeichnet
Eine konforme HV-Baugruppe muss 1 HV-Schraube, 1 HV-Mutter und 2 HV-Unterlegscheiben vom selben Hersteller enthalten.
Denken Sie daran, die HV-Mutter und die 2 Unterlegscheiben mitzubestellen, damit Sie die HV-Schraube verwenden können
Falls ein 3.1-Zertifikat benötigt wird, bitte bei der Bestellung angeben, Code 1001235
Falls eine Konformitätsbescheinigung erforderlich ist, dies bitte bei der Bestellung angeben

Verarbeitungshinweise:
Der Einbau ist in EN 1090-2 und EN 1993-1-8/NA geregelt.
Die EN 1090-2 enthält auch die Vorschriften für die Überprüfung und das Testen der Verbindungen.
Diese Schrauben dürfen nur mit HV-Muttern nach EN 14399-4 und HV-Unterlegscheiben nach EN 14399-6 verwendet werden (bitte separat bestellen).

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  36 mm

• Antrieb Form

  6KT |Sechskant

• Art der Normangabe

  entspricht

• Festigkeitsklasse Schraube

  10.9

• Form Kopf

  6KT|Sechskantkopf

• Gebinde (BTI)

  M 22 x 85

• Gewindeart

  MSG|Metrsches Standardgewinde

• Gewindeausführung

  TG|Teilgewinde

• Höhe Kopf

  14 mm

• Kennbuchstabe Gewinde

  M

• Länge

  85 mm

• Länge Gewinde

  34 mm

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Mutter enthalten

  Nein

• Nenndurchmesser Gewindeausführung

  22 mm

• Oberflächenschutz

  FVZ|feuerverzinkt

• Schlüsselweite

  36 mm

• Steigung Gewinde

  2.5 mm

• Typ Schraube

  HV hexagon head screw
