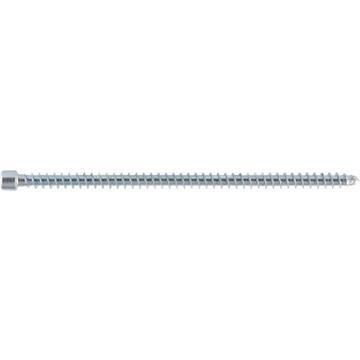

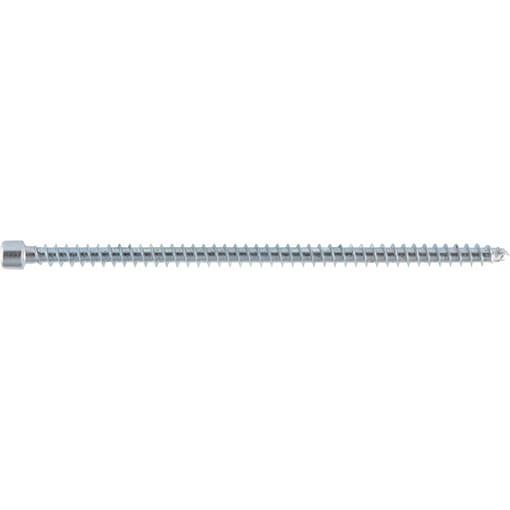

SCHR EASYfast+ 8.0X160 TX40

EASYfast+ 8,0x160 TX40, 75 ST

Main features short:
Für hochbelastbare und vielseitige Holzverbindungen ohne zusätzliche Metall-Holz-Verbindungsplatten

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Zylinderkopf | Gewindeausführung: Vollgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Schreinereien/Tischlereien/Fertigbau- und Holzbaubetriebe/Holztechnik
Anwendbar für tragende und (nicht) genehmigungsrelevante Holzkonstruktionen
Holzverbindungen im konstruktiven (Fertigteil-)Holzbau: Holz(rahmen)konstruktionen, Schalungen, Sparren- und Wechselbefestigungen, seitliche Druck- und Schubbewehrung, Hallenbau, Sanierung von Decken, Aufdachdämmungen
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Stark und effizientHöchste Belastbarkeit durch Vollgewinde in SchrägwinkelverschraubungHochfester Stahl für erhöhtes Bruchdrehmoment (max. Drehmomentwert in ETA)Zeitersparnis im Vergleich zu tragenden Holzverbindungen mit Balkenschuhen, Balkenstützen etc.Kraftsparendes Verschrauben durch spezielle, die Reibung reduzierende Gewindebeschichtung Reduzierung des Einschraubdrehmoments (Einschraubwiderstand)
Vielseitige AnwendungenVerschiedene Einschraubwinkel zwischen 0 ° und 90 ° in Faserrichtung (Dachisolierung: 30° - 90°)
Maximale Sicherheit und hohe ProduktqualitätSichergestellt durch ETA-12/0197 (Holzkonstruktionen), ETA-12/0196 (Holz-Beton-Verbundwerkstoff) und ein externes, unabhängiges Prüfinstitut

Verarbeitungshinweise:
Die Vorbohrhinweise für verschiedene Holzarten in ETA-12/0197 (Abschnitt 3.11) oder ETA-12/0196 (Holz-Beton-Verbindungen) beachten
Die Befestigung der Wärmedämmung muss zudem den örtlichen nationalen Vorschriften entsprechen.
Bei der Aufdachbefestigung müssen Schrauben ohne Vorbohren in einem Durchgang durch Dachlattung und Wärmedämmstoff in den Sparren eingedreht werden (ETA-12/0197: Anhang F)
Bei Verwendung von Metallbefestigungen (schraubenkopfseitig) muss das vorgebohrte Loch im Metallteil größer sein als der GewindeaußendurchmesserBemessung der Tragfähigkeit bei Metall-Holz-Verbindungen: Blechdicke = min. 1,5 mmDicke Isoliermaterial: max. 400 mm
Schrauben-/Achsabstand: max. 1750 mm
Winkel zwischen Schraubenachse und Faserrichtung des Sparrens: 30° bis 90°
Erforderliche Lattenabmessungen (bmin = Mindestbreite / tmin = Mindestdicke):Schrauben O 8,0: bmin = 50 mm / tmin = 30 mmSchrauben O 10,0: bmin = 60 mm / tmin = 40 mm.Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen immer vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Gestaltung der Befestigungspunkte/Gesamtkonstruktion muss auf den charakteristischen Belastungswerten des jeweiligen Schraubentyps und den Installationsspezifikationen gemäß ETA-12/0197 oder ETA-12/0196 basieren
Bei der Bemessung sind Windsaugkräfte und Biegebeanspruchungen von Latten oder Brettern zu berücksichtigen. Bei Bedarf können zusätzliche Schrauben quer zur Sparrenrichtung (90°-Winkel) angeordnet werden.
Für genehmigungskonforme Befestigungen sind die in ETA-12/0197 / ETA-12/0196 genormten Holzarten zu verwenden

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  40 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bohrspitze (mit/ohne)

  Ja

• Durchmesser Kopf

  10.0 mm

• Form Kopf

  ZYL|Zylinderkopf

• Gebinde (BTI)

  8.0 x 160 mm

• Gesamtlänge L1

  160 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  VG|Vollgewinde

• Kennbuchstabe Gewinde

  W

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Nenndurchmesser Gewindeausführung

  8.0 mm

• Oberflächenschutz

  ZI|verzinkt

• Oberflächenschutz, Schraube

  ZI|verzinkt

• Screw tip

  Drill

• Teilgewinde

  Nein

• Typ Schraube

  Timber construction screw
