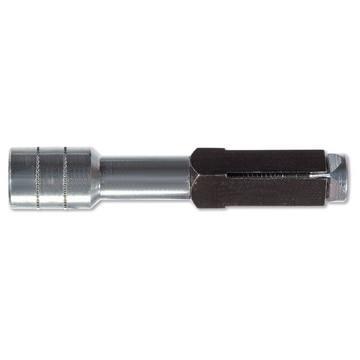

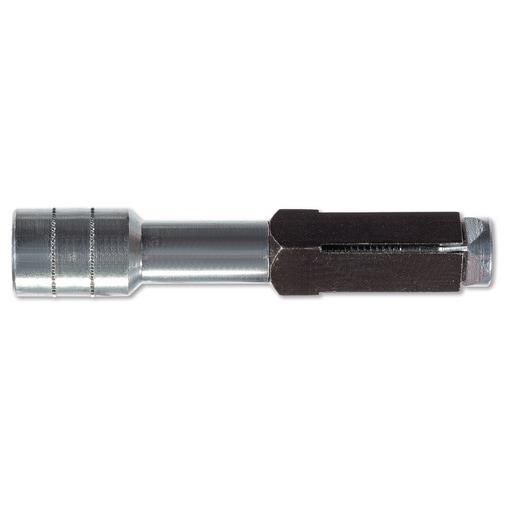

VLOŽEK ZA SIPOREKS BPX M8 10X75 ZI

Porenbetonanker BPX-I M 8, 25 ST

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl galvanisch verzinkt (ZI) | ETA-Zulassung: ETA: Gas-/Porenbeton | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Verankerung von z.B. Rohrleitungen, Lüftungsrohren, Kabeltrassen, Sprinkleranlagen, Regalen, Konsolen, Distanzmontage in Porenbeton

Produktvorteile:
Sichere Befestigung in Porenbeton Europäische Technische Bewertung in dampfgehärtetem Porenbeton und Feuerwiderstandsklasse R120 Hohe Zug- und Scherlasten dank einzigartiger 4-fach Expansionshülsen Weniger Verankerungspunkte sind erforderlich Zugelassene Befestigung ohne Lochreinigung möglich, wenn die Mindestdicke des Bauteils eingehalten wird Universelle und praktische Installation Schnelle und einfache Montage durch Anziehen des Ankers mit dem mitgelieferten Sechskant-Bit über Schraubendreher oder Ratsche Garantierte Setzkontrolle, da der Sechskant automatisch ausrastet, wenn die Spreizelemente in der richtigen Position sind Geeignet für alle Schrauben und Gewindestangen mit metrischem Gewinde, was variable Anwendungen ermöglicht (4): ETA-Zulassung für Porenbeton in Kombination mit Feuerwiderstandsklasse F120 Hohe Zug- und Querlasten dank einzigartiger 4-Wege-Expansionshülse Garantierte Setzkontrolle: der Sechskant rastet nach ca. 10-12 Umdrehungen automatisch aus

Hinweise:
Verankerung mit Europäischer Technischer Zulassung in Porenbeton mit Druckfestigkeitsklasse AAC 2 bis 7 sowie Porenbetonwand- und Deckenplatten mit Druckfestigkeit 3,3 bis 4,4 N/mm2
Für weitere technische Daten bitte Zulassung und Berichte anfordern
Montageart: Vorsteckmontage

Eigenschaften:


Lieferumfang:
In jeder Box ist ein passender Inbusschlüssel zum Setzen des Ankers enthalten

Tehnični podatki

• Lastnost

  Vrednost

• Anbauteildicke

  200 mm

• Außendurchmesser

  10 mm

• Drehmoment beim Verankern Tinst

  3 Nm

• Durchgangsloch-O im Bauteil

  9 mm

• Durchmesser Bohrloch

  10 mm

• Durchmesser Bohrschneide

  10.45 mm

• Durchmesser Bolzen

  14 mm

• Dübellänge

  75 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  70 mm

• Einsatzbereich

  Innen

• Einschraubtiefe max.

  15 mm

• Einschraubtiefe min.

  8 mm

• ETA-Zulassung

  ETA: Gas-/Porenbeton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  10 x 75 mm

• Hauptanwender

  Elektro- und Installationsbetriebe;Sanitärhandwerk;Klimatechnik;Heizungstechnik;Lüftungstechnik;Schreinereien;Innenausbau

• Kennbuchstabe Gewinde

  M

• Klemmstärke

  0 mm

• Material

  Stahl galvanisch verzinkt (ZI)

• Mindest-Bohrlochtiefe t1

  95 mm

• Mindestbauteildicke h, min.

  120 mm

• Nenndurchmesser Bohrer

  10 mm

• Nenndurchmesser Gewindeausführung

  8 mm

• Oberflächenschutz

  ZI|verzinkt
