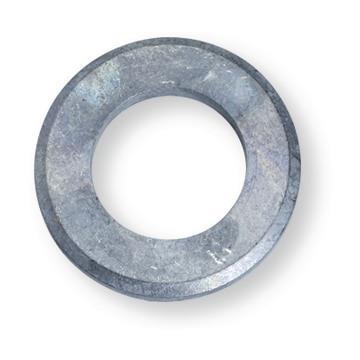

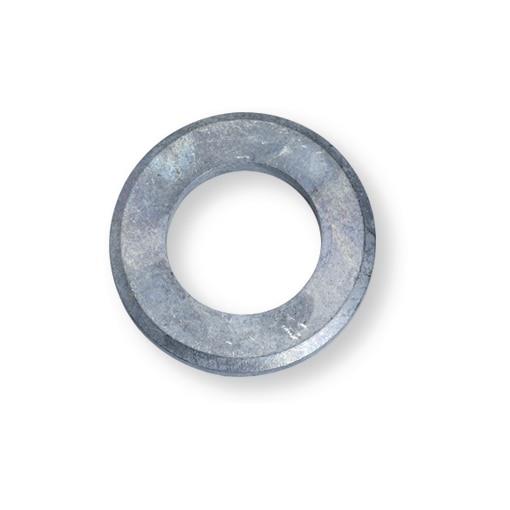

SCHEIBE ISO7090 300HV M12 TZN

Unterlegscheibe DIN7090 300HV M12 feuerverzinkt, 100 ST

PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Unterlegscheibe | Norm: ISO 7090 | Material: Stahl | Oberflächenschutz: feuerverzinkt

Anwendungsgebiete:
Für nicht vorgespannte Schraubverbindungen im Stahl- und Metallbau

Produktvorteile:
Produktklasse A
mit Fase
CE gekennzeichnet

Hinweise:
Produktklasse A
Mit Fase
CE-gekennzeichnet
Nur CE-konform bei Verwendung mit BERNER SB-Baugruppen nach ISO 4014 oder ISO 4017 & EN 15048-1

Verarbeitungshinweise:
Der Einbau ist in EN 1090-2 und EN 1993-1-8/NA geregelt.
Diese Unterlegscheiben sind für die Verwendung bei SB-Baugruppen gemäß ISO 4014 bzw. ISO 4017 & EN 15048-1 vorgesehen.
Bei normalen runden Löchern sind normalerweise keine Unterlegscheiben erforderlich. Wird die SB-Baugruppe mit Unterlegscheiben verwendet, wählen Sie bitte die Leistungserklärung "Mit Unterlegscheibe".

Tehnični podatki

• Lastnost

  Vrednost

• Art der Normangabe

  entspricht

• Durchmesser außen

  24 mm

• Durchmesser innen

  13 mm

• für Bolzengewinde Nenndurchmesser

  12 mm

• für Bolzengewinde, Kennbuchstabe

  M

• Gebinde (BTI)

  M 12

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Materialstärke

  2.5 mm

• Oberflächenschutz

  FVZ|feuerverzinkt

• Scheiben-/Ringtyp

  Unterlegscheibe
