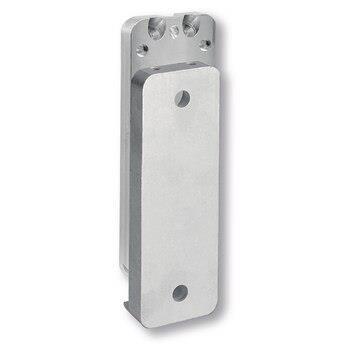

TOP UV 80 SPOJNO VODILO 60X215X24
LES-BETON, HITRA MONTAŽA
- Za prikaz cen se prijavite.
- Šifra artikla:
342960-10
- Enota:
kos
- Blagovna znamka:
Zaloga: kontaktirajte nas
Opis izdelka
Top UV Verbinder Holz-Beton 60x215x24, 10 ST
Main features short:
Zeitsparende, schnelle Montage durch selbstständigen Halt für die weitere Ver arbeitung
Anwendungsgebiete:
Für nicht sichtbare Anschlüsse Holz/Beton
Optimiertes Lochbild in 5 verschiedenen Größen
Riegelanschlüsse
Schwalbenschwanzführung mit großen Gleitflächen und konischer Führung; dadurch zieht sich bei der Montage der Neben- und Hauptträger zusammen
Stützenanschlüsse, mit und ohne Schattenfuge
Anschlüsse über Zwischenschicht
Produktvorteile:
Nicht sichtbare Schwalbenschwanzverbindung
Beanspruchbar in bis zu 4 Lastrichtungen
Mit Aushängesicherung bei allen Anschlussvarianten
Schnelle Montage der Nebenträger
Verbinder zieht sich durch konische Gleitflächen zusammen
Verbindung ist beliebig demontierbar
Hinweise:
Die Tragfähigkeit wird über die Anzahl Schrauben am HT und Schraubenlänge im NT bestimmt 2 Verbinder nebeneinander = doppelte Tragfähigkeit 1 UV 40, UV 60 und UV 80 2 15,0 mm
Ab Holzquerschnitte 45 mm x 100 mm
Verarbeitungshinweise:
Verbindungsmittel für Hauptträger: Dübel oder Bolzen M10 bzw. 10mm Durchmesser
Verbindungsmittel für Nebenträger: UV VG Schrauben Druchmesser 6mm x Länge
Main features short:
Zeitsparende, schnelle Montage durch selbstständigen Halt für die weitere Ver arbeitung
Anwendungsgebiete:
Für nicht sichtbare Anschlüsse Holz/Beton
Optimiertes Lochbild in 5 verschiedenen Größen
Riegelanschlüsse
Schwalbenschwanzführung mit großen Gleitflächen und konischer Führung; dadurch zieht sich bei der Montage der Neben- und Hauptträger zusammen
Stützenanschlüsse, mit und ohne Schattenfuge
Anschlüsse über Zwischenschicht
Produktvorteile:
Nicht sichtbare Schwalbenschwanzverbindung
Beanspruchbar in bis zu 4 Lastrichtungen
Mit Aushängesicherung bei allen Anschlussvarianten
Schnelle Montage der Nebenträger
Verbinder zieht sich durch konische Gleitflächen zusammen
Verbindung ist beliebig demontierbar
Hinweise:
Die Tragfähigkeit wird über die Anzahl Schrauben am HT und Schraubenlänge im NT bestimmt 2 Verbinder nebeneinander = doppelte Tragfähigkeit 1 UV 40, UV 60 und UV 80 2 15,0 mm
Ab Holzquerschnitte 45 mm x 100 mm
Verarbeitungshinweise:
Verbindungsmittel für Hauptträger: Dübel oder Bolzen M10 bzw. 10mm Durchmesser
Verbindungsmittel für Nebenträger: UV VG Schrauben Druchmesser 6mm x Länge
Tehnični podatki
- Lastnost
Vrednost
- Breite
60 mm
- Höhe
24 mm
- Länge
215 mm
