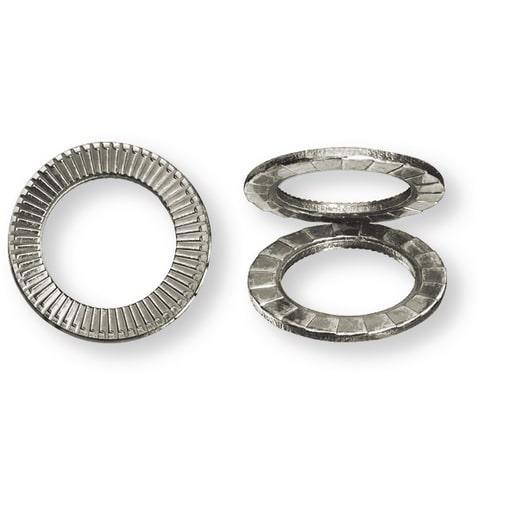

NORD-LOCK SCHEIBEN M10 A4

Sicherungsscheibe Nord Lock M10 Edelstahl A4, 50 ST

Main features short:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Einfache Montage und Demontage, keine Beeinträchtigung durch Schmiermittel
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet

PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Sicherungsscheibe | Material: Edelstahl A4 | Oberflächenschutz: blank

Anwendungsgebiete:
Die selbsthemmenden Keilsicherungsscheibenpaare sind nach DIN 25201 als Losdrehsicherung für Schraubverbindungen geeignet, die extremsten dynamischen Belastungen durch Schwingung und Vibration ausgesetzt sind

Produktvorteile:
Maximale Sicherheit beim Sichern von Schraubverbindungen
Einfache Montage und Demontage
Keine Beeinträchtigung durch Schmiermittel
Sicherungsfunktion ist bei hohen und niedrigen Vorspannkräften gewährleistet
Oberflächenschonend
Wiederverwendbar
Paarweise geklebt

Hinweise:
Die Scheiben haben auf der Außenseite Radialrippen, die durch ihre spezielle Prägung einen Formschluß mit dem verwendeten Sicherungselement erzeugen
Auf der Innenseite haben die Sicherungsscheiben gegenläufige Keilflächen, deren Steigung größer ist als die Steigung des Schrauben- oder Mutterngewindes
Aufgrund des Formschlusses ist eine Bewegung nur noch zwischen den Scheiben möglich. Dort erzeugt die Keilwirkung der gegenläufigen Scheiben aufgrund der höheren Steigung sofort eine Erhöhung der Vorspannung

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Art der Normangabe

  entspricht

• Durchmesser außen

  16.6 mm

• Durchmesser innen

  10.7 mm

• für Bolzengewinde Nenndurchmesser

  10 mm

• für Bolzengewinde, Kennbuchstabe

  M

• Gebinde (BTI)

  M 10

• Material

  Edelstahl A4

• Material Kurzbezeichnung

  A4

• Materialstärke

  2.5 mm

• Oberflächenschutz

  BL|blank

• Scheiben-/Ringtyp

  Sicherungsscheibe
