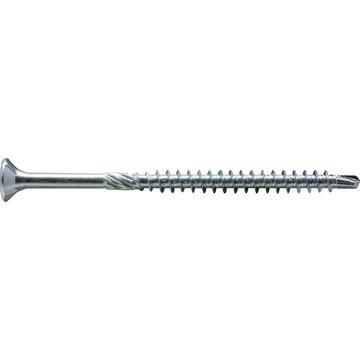

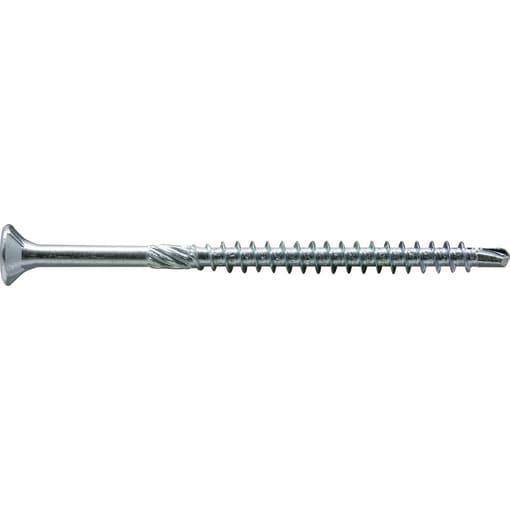

EASYtop TG SFK TX20 4,5X50 ZP

Holzbauschraube EasyTop TX20 4,5x50 verzinkt, 400 ST

Main features short:
Ansprechende Oberflächen (kleiner Kopf)
Stabile Schraubverbindungen auch in Hartholz

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Senkkopf Kopffräsrippen | Gewindeausführung: Teilgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Tischlereien/Schreinereien, Dachdeckereien, Fertigbau- und Holzbaubetriebe
Möbelherstellung, Beschläge, Innenausbauten (z.B. Verkleidungen), Holzrahmen-Konstruktionen (O 6,0), etc.
Besonders für Hartholz geeignet
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Zeit-, energiesparend und rissfreiBohrspitze für kraftvolles Schrauben auch in Hartholz mit ca. 40 % Reduzierung des EindrehwiderstandsFräsrippen nach dem Gewinde sorgen für Vorfräsen mit reduziertem Einschraubdrehmoment bei größeren Schaftdurchmessern
Maximale Sicherheit und hohe ProduktqualitätGewährleistet durch ETA-12/0280 und ein externes, unabhängiges Prüfinstitut

Verarbeitungshinweise:
Das maximale Bruchdrehmoment für jeden Gewinde-O in der jeweiligen DoP / ETA beachten
Schrauben mit Bohrspitze sind nicht für die Verwendung mit Dübeln vorgesehen
Für Hölzer mit hohem Tanningehalt sollten A4-Edelstahlschrauben verwendet werden (z. B. Eiche, Akazie, Lärche, Zeder, Maniok, Merbau, Robinie, Cumarú usw.)
Bei Douglasienholz: Mindestabstände der Schrauben um 50 % in Faserrichtung erhöhen
Hölzer mit einer Dichte 500 kg/m3 (z. B. Bangkirai) sollten mit 0,6 - 0,8 x Schraubengewinde-Durchmesser vorgebohrt werdenBei Schraubverbindungen in tragenden Holzkonstruktionen sind die Einbauvorschriften der ETA-12/0280 zu beachten
Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Befestigung der Wärmedämmung muss zudem den örtlichen nationalen Vorschriften entsprechen.
Für den Anschluss von Holzwerkstoffen an Dachdämmsysteme sind ausschließlich Senkkopfschrauben (O 6,0) zulässig
Zur weiteren Erhöhung der Tragfähigkeit sind Unterlegscheiben gem. gemäß ETA-12/0280 zu verwenden
Bei der Aufdachbefestigung müssen die Schrauben ohne Vorbohren in einem Durchgang durch Dachlattung und Wärmedämmstoff in den Sparren eingedreht werden (ETA-12/0280: A.1.4. Montagebestimmungen)Sparrenbreite: min. 60 mmSchrauben-/Achsabstand: max. 1750 mmDämmstärke: min. 300 mm / Druckdämmstärke: min. 0,05 N/mm2

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  20 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bearbeitbare Werkstoffe

  Holz;Hartholz

• Bohrspitze (mit/ohne)

  Ja

• Durchmesser Kopf

  8.5 mm

• Form Kopf

  CSKR|Senkkopf mit Fräsrippen

• Gebinde (BTI)

  4.5 x 50 mm

• Gesamtlänge L1

  50 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  TG|Teilgewinde

• Head angle

  90 °

• Kennbuchstabe Gewinde

  W

• Länge Bohrspitze

  4.5 mm

• Länge Gewinde

  30 mm

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Milling Ribs

  Ja

• Nenndurchmesser Gewindeausführung

  4.5 mm

• Oberflächenschutz

  ZI|verzinkt

• Screw tip

  Drill

• Teilgewinde

  Ja

• Typ Schraube

  Spanplattenschraube
