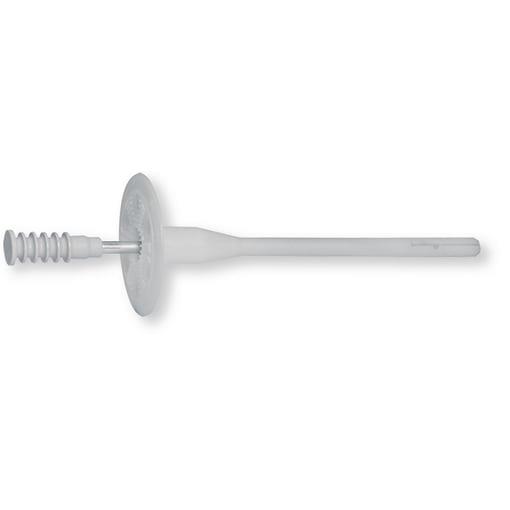

SIDRNI VLOŽEK SUPERISOLATEfix Z ŽEBLJEM

Isolierplattendübel SUPERISOLATEfix 60 x 130 - 100, 200 ST

Main features short:
Mit Bewertung für außenseitige Wärmedämmverbundsysteme in vielen Grundwerkstoffen
Einfache Montage durch vormontierten Schlaganker mit geringer Verankerungstiefe
Extra lange Kunststoffkappe zur Reduzierung von Wärmebrücken

PDP Technical Attribute Sum:
Dübeltyp: Kunststoffdübel | Material: Polyethylen (PE) | Werkstoff, Nagel: Stahl verzinkt | ETA-Zulassung: ETA: Befestigung von WDVS

Anwendungsgebiete:
Zur Befestigung von außenseitigen Wärmedämmverbundsystemen in Beton und Mauerwerk
Zugelassen für Normalbeton (Verwendungskategorie A), Vollmauerwerk (Verwendungskategorie B) und Hohl-/Lochmauerwerk (Verwendungskategorie C)

Produktvorteile:
Vormontierter Schlagdübel mit Metallstift und fest montierter Kappe ermöglicht schnelle und einfache Montage
Extra lange Kunststoffkappe zur Verringerung des Wärmeverlusts
Einschlagsicherung sorgt für hohe Montagesicherheit und verhindert vorzeitiges Aufspreizen des Dübels
Langes Spreizteil sorgt für sicheren Halt in nahezu allen Baustoffen
Europäisch Technische Zulassung als Mehrfachbefestigung für die Verankerung von verklebten Wärmedämmverbundsystemen in Beton, Kalksandvollstein, Mauerziegel, Kalksandlochstein, Hochlochziegel, Leichtbetonvollstein und Hohlblöcke aus Leichtbeton

Hinweise:
Die Einbautiefe des Dämmplattendübels muss immer mindestens 30 mm betragen
Bitte beachten Sie auch die Hinweise in der ETA

Verarbeitungshinweise:
Bei weichen, mineralischen Dämmstoffen zusätzlich Dämmstoffscheibe verwenden
Die angegebene Setztiefe bezieht sich auf tragendes Mauerwerk. Eine verbleibende Putzschicht bei der Altbausanierung zählt nicht als tragendes Mauerwerk und muss bei der Dübelauswahl zur Klemmstärke gerechnet werden
Bei Wärmedämmverbundsystemen darf der Dübel zu Übertragung der Windsoglasten und nicht zur Übertragung der Eigenlasten des Wärmedämmverbundsystemes herangezogen werden

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  8 mm

• Durchmesser Bohrloch

  8 mm

• Durchmesser Nagel

  5.2 mm

• Durchmesser Teller

  60 mm

• Dübellänge

  130 mm

• Dübeltyp

  Kunststoffdübel

• ETA-Zulassung

  ETA: Befestigung von WDVS

• Gebinde (BTI)

  8 x 130 mm

• Material

  Polyethylen (PE)

• Maximale Nutzlänge

  100 mm

• Mindest-Bohrlochtiefe t2

  45 mm

• Mit Nagel

  Ja

• Setztiefe min.

  30 mm

• Werkstoff, Nagel

  Stahl verzinkt
