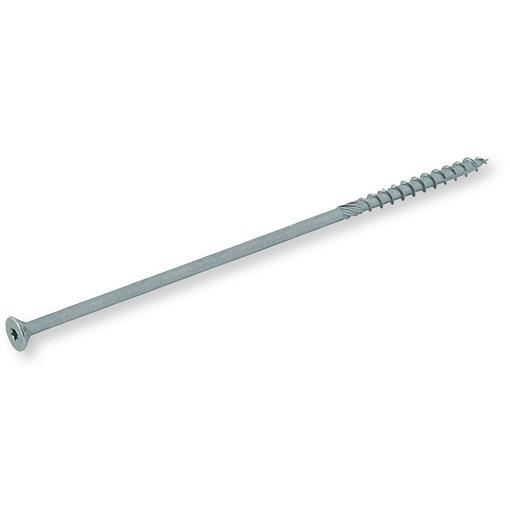

EASYFAST CSKR TX40 10X280/100Z

EasyFast CSK 10x280/100 ZP, 50 ST

Main features short:
Rissarme, sichere Befestigungen im Holzbau
Flächenbündige Verschraubungen mit Senkkopf
ETA-Zulassung

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Senkkopf Kopffräsrippen | Gewindeausführung: Teilgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Schreiner/Dachdecker/Fertigbau- und Holzbaubetriebe
Anwendbar für tragende und (nicht) genehmigungsrelevante Holzkonstruktionen
Holzfugen in strukturellen (Fertigteil-) Holzkonstruktionen: Aufdachdämmungen, Holzrahmenkonstruktionen, Schalungen, Sparren- und Wechselbefestigungen
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Flächenbündige Befestigung und reduzierte HolzrissbildungSenkkopf mit Fräsrippen und Kerbe (CUT) an der Schraubenspitze, für randnahe Verschraubungen
Höhere BelastbarkeitGrößere Gewindelänge und starke Gewindeflanken sorgen für eine optimale Verkeilung in Holzwerkstoffen oder Dübeln.
Kraft- und energieeinsparendReduziertes Schraubmoment durch Fräsrippen am Schaft und spezielle Gleitbeschichtung des Gewindes
Weniger HolzrisseKerbe (CUT) an der Schraubenspitze für kantennahe Verschraubungen
Maximale Sicherheit und hohe ProduktqualitätGewährleistet durch ETA-12/0280 und ein externes, unabhängiges Prüfinstitut

Hinweise:
Mit oder ohne Vorbohren einsetzbar (Vorbohrdurchmesser Schraubenkern-Durchmesser)
Bei Verschraubungen in Weichhölzern (z. B. Fichte, Kiefer, Tanne) ist in der Regel kein Vorbohren erforderlich.
Bei Verwendung von Hartholz wird ein Vorbohren empfohlen, um das Brechen von Schrauben zu vermeiden
Bei Verwendung von Metallbefestigungen (schraubenkopfseitig) muss das vorgebohrte Loch im Metallteil größer sein als der Gewindeaußendurchmesser

Verarbeitungshinweise:
Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen immer vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Gestaltung der Befestigungspunkte/Gesamtkonstruktion muss auf den charakteristischen Belastungswerten des Schraubentyps und den Installationsspezifikationen gemäß ETA-12/0280 basieren
Die Befestigung der Wärmedämmung muss zudem den örtlichen nationalen Vorschriften entsprechen.
Für den Anschluss von Holzwerkstoffen an Dachdämmsysteme sind ausschließlich Senkkopfschrauben zulässig
Zur weiteren Erhöhung der Belastbarkeit sind Senkscheiben gem. ETA-12/0280 oder flache Unterlegscheiben nach DIN 440 zu verwenden
Bei Aufdachbefestigungen müssen die Schrauben ohne Vorbohren in einem Durchgang durch Dachlattung und Wärmedämmstoff in den Sparren eingedreht werden (ETA-12/0280: A.1.4. Montagebestimmungen)Sparrenbreite: min. 60 mmSchrauben-/Achsabstand: max. 1750 mmDämmstärke: min. 300 mmDruckdämmstärke: min. 0,05 N/mm2

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  40 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bearbeitbare Werkstoffe

  Holz;Isolationsmaterial

• Durchmesser Kopf

  18.4 mm

• Form Kopf

  CSKR|Senkkopf mit Fräsrippen

• Gebinde (BTI)

  10.0 x 280 mm

• Gesamtlänge L1

  280 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  TG|Teilgewinde

• Head angle

  90 °

• Kennbuchstabe Gewinde

  W

• Länge Gewinde

  100 mm

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Milling Ribs

  Ja

• Nenndurchmesser Gewindeausführung

  10.0 mm

• Oberflächenschutz

  ZI|verzinkt

• Screw tip

  CUT

• Teilgewinde

  Ja

• Typ Schraube

  Timber construction screw
