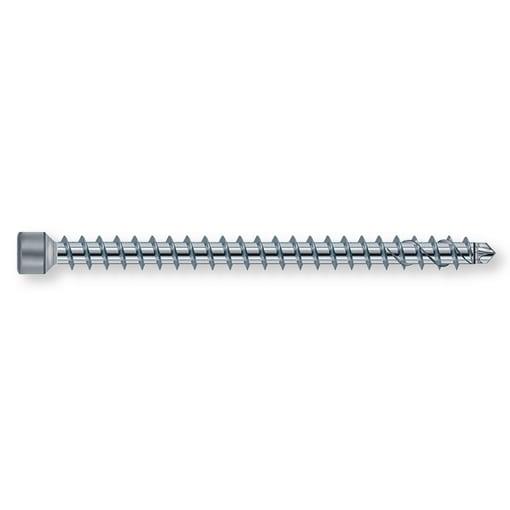

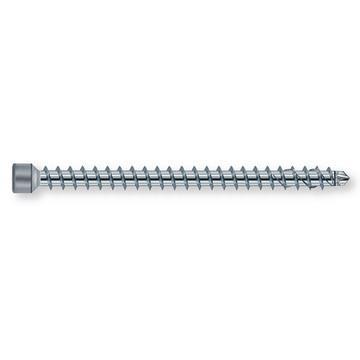

KONSTRUX V-BS ZYL TX30 6,5X195

Konstrux Zylinderkopf 6,5x195 VG, 100 ST

Main features short:
Für hochbelastbare und vielseitige Holzverbindungen ohne zusätzliche Metall-Holz-Verbindungsplatten

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Zylinderkopf | Gewindeausführung: Vollgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Schreinereien/Tischlereien/Fertigbau- und Holzbaubetriebe/Holztechnik
Anwendbar für tragende und (nicht) genehmigungsrelevante Holzkonstruktionen
Holzverbindungen im konstruktiven (Fertigteil-)Holzbau: Holz(rahmen)konstruktionen, Schalungen, Sparren- und Wechselbefestigungen, seitliche Druck- und Schubbewehrung, Hallenbau, Sanierung von Decken, Aufdachdämmungen
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Stark und effizientHöchste Belastbarkeit durch Vollgewinde in SchrägwinkelverschraubungHochfester Stahl für erhöhtes BruchdrehmomentZeit- und Kostenersparnis im Vergleich zu tragenden Holzverbindungen mit Balkenschuhen, Balkenstützen etc.Kraftsparendes Verschrauben durch spezielle, die Reibung reduzierende Gewindebeschichtung Reduzierung des Einschraubdrehmoments (Einschraubwiderstand)
Vielseitige AnwendungenVerschiedene Einschraubwinkel zwischen 0 ° und 90 ° in Faserrichtung (Dachisolierung: 30° - 90°)
Maximale Sicherheit und hohe ProduktqualitätGewährleistet durch ETA-11/0024 und ein externes, unabhängiges Prüfinstitut

Hinweise:
Gemäß ETA-11/0024 ist kein Vorbohren erforderlich. Bei Schraubenlängen 245 mm kann es jedoch ratsam sein, 1/3 der Schraubenlänge vorzubohren (um eine Fehlausrichtung der Schrauben zu vermeiden).
Bei Schrauben, die nur auf Zug beansprucht werden, können erforderliche Rand- und Achsabstände minimiert werden

Verarbeitungshinweise:
Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen immer vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Gestaltung der Befestigungspunkte/Gesamtkonstruktion muss auf den charakteristischen Belastungswerten des jeweiligen Schraubentyps und den Installationsspezifikationen gemäß ETA-11/0024 basieren
Für genehmigungskonforme Befestigungen sind die in ETA-11/0024 genormten Holzarten zu verwenden

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  30 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bearbeitbare Werkstoffe

  Holz;Isolationsmaterial

• Bohrspitze (mit/ohne)

  Ja

• Form Kopf

  ZYL|Zylinderkopf

• Gesamtlänge L1

  195 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  VG|Vollgewinde

• Kennbuchstabe Gewinde

  W

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Nenndurchmesser Gewindeausführung

  6.5 mm

• Oberflächenschutz

  ZI|verzinkt

• Oberflächenschutz, Schraube

  ZI|verzinkt

• Screw tip

  Drill

• Teilgewinde

  Nein

• Typ Schraube

  Timber construction screw
