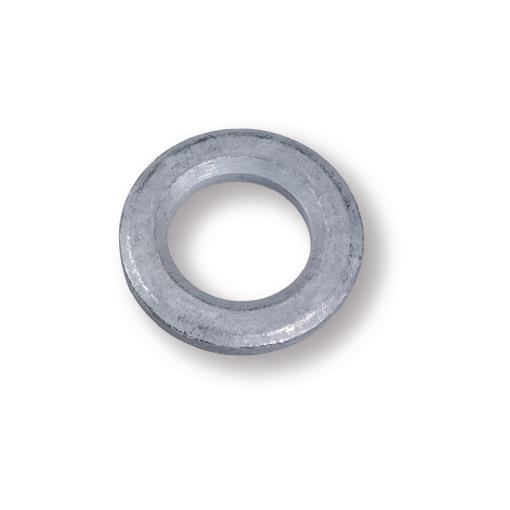

PODLOŽKA VROČECINKANA 14399-6 M16 TZN P

HV-Unterlegscheibe DIN EN14399-6 M16 feuerverzinkt (P), 1 ST

Main features short:
Sicheres Erreichen der Vorspannkraft durch definierte Reibungseigenschaften für das Vorspannen (K-Klasse K1)
Hochwertiger Korrosionsschutz durch feuerverzinkten Stahl

PDP Technical Attribute Sum:
Scheiben-/Ringtyp: Unterlegscheibe | Norm: DIN EN 14399-6 | Material: Stahl | Oberflächenschutz: feuerverzinkt

Anwendungsgebiete:
Für vorgespannte sowie nicht vorgespannte Schraubverbindungen im Stahl- und Metallbau

Produktvorteile:
DIN EN 14399-6 = mit Fase
System HV
K-Klasse K1

Hinweise:
Vormals DIN 6916 (HV-Unterlegscheibe)
CE-gekennzeichnet
Mit Fase
Alle Teile der Baugruppe (Schraube, Mutter und Unterlegscheibe) müssen von einem Hersteller stammen. Diese sind mit -P- gekennzeichnet

Verarbeitungshinweise:
Der Einbau ist in EN 1090-2 und EN 1993-1-8/NA geregelt.
Die EN 1090-2 enthält auch die Vorschriften für die Überprüfung und das Testen der Verbindungen.
Diese Unterlegscheiben dürfen nur mit HV-Sechskantschrauben und HV-Muttern nach EN 14399-4 verwendet werden (bitte separat bestellen).

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Art der Normangabe

  entspricht

• Durchmesser außen

  30 mm

• Durchmesser innen

  17 mm

• für Bolzengewinde Nenndurchmesser

  16 mm

• für Bolzengewinde, Kennbuchstabe

  M

• Gebinde (BTI)

  M 16

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Materialstärke

  4 mm

• Oberflächenschutz

  FVZ|feuerverzinkt

• Scheiben-/Ringtyp

  Unterlegscheibe
