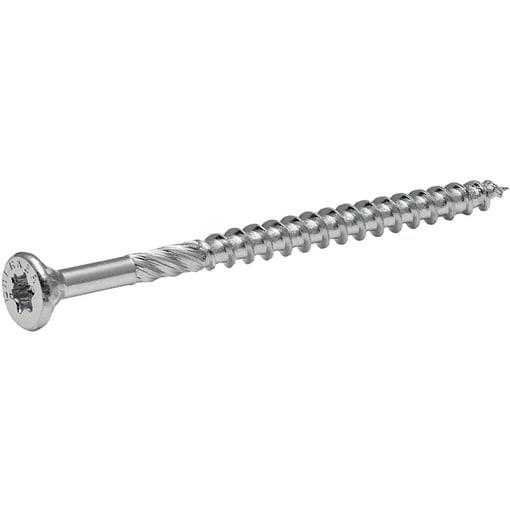

VIJAK E-FAST W+ TG 4.5x35 TX20 ZI

E-FAST W+ PT 4.5x35 TX20 ZP, 500 ST

Main features short:
Präzises Positionieren, schnelles Greifen und Einschrauben in Holz
Deutlich reduzierte Holzrissbildung
ETA-Zulassung

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Senkkopf mit Frästaschen | Gewindeausführung: Teilgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Tischlereien/Schreinereien/Dachdeckereien, Fertigbau- und Holzbaubetriebe
Möbelherstellung, Beschläge, Innenausbauten (z.B. Verkleidungen), Holzrahmen-Konstruktionen (O 6,0), etc.
Senkkopf mit Frästaschen, auch für Winkel und Beschläge verwendbar
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Schnelle und exakte PositionierungReduzierter Punktwinkel, besonders vorteilhaft für Überkopf- und Einhandverschraubungen
Schnelleres Greifen und EinschraubenMit an der Spitze beginnendem Gewinde
Reduzierte Holzrisse/-splitterMit spezieller Spanbrecher-Rippengeometrie (Maße: O 4,06,0) an der Schraubenspitze besonders geeignet für kantennahes Schrauben
Ansprechende und rissfreie OberflächenPatentierter Senkkopf mit Frästaschen für die optimale Aufnahme von Schraubspänen.
EnergiesparendReduziertes Schraubmoment durch Einzelgewinde mit spezieller Flankenwinkelgeometrie
Optimale KraftübertragungMit der speziellen BERNER Toko Bitgeometrie für besseren Halt im Antrieb.
Maximale Sicherheit und hohe ProduktqualitätGewährleistet durch ETA-12/2080 und ein externes, unabhängiges Prüfinstitut

Hinweise:
Mit oder ohne Vorbohren einsetzbar (Vorbohrdurchmesser Schraubenkern-Durchmesser)
Bei Verschraubungen in Weichhölzern (z. B. Fichte, Kiefer, Tanne) ist in der Regel kein Vorbohren erforderlich.
Bei Verwendung von Hartholz wird ein Vorbohren empfohlen, um das Brechen von Schrauben zu vermeiden

Verarbeitungshinweise:
Das maximale Bruchdrehmoment für jeden Gewinde-O in der jeweiligen DoP / ETA beachten
Für Schraubverbindungen in tragenden Holzkonstruktionen die Einbauspezifikationen von ETA-12/0280 beachten
Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Befestigung der Wärmedämmung muss zudem den örtlichen nationalen Vorschriften entsprechen.
Für den Anschluss von Holzwerkstoffen an Dachdämmsysteme sind ausschließlich Senkkopfschrauben (O 6,0) zulässig
Zur weiteren Erhöhung der Tragfähigkeit sind Unterlegscheiben gem. gemäß ETA-12/0280 zu verwenden
Bei Aufdachbefestigungen müssen Schrauben ohne Vorbohren in einem Durchgang durch Dachlattung und Wärmedämmstoff in den Sparren eingedreht werden (ETA-12/0280: A.1.4. Montagebestimmungen)
Sparrenbreite: min. 60 mmSchrauben-/Achsabstand: max. 1750 mmDämmstärke: min. 300 mmDruckdämmstärke: min. 0,05 N/mm2

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  20 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bearbeitbare Werkstoffe

  Chipboard;Holz;Isolationsmaterial

• Durchmesser Kopf

  8.5 mm

• Form Kopf

  SFT|Senkkopf mit Frästaschen

• Gebinde (BTI)

  4.5 x 35 mm

• Gesamtlänge L1

  35 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  TG|Teilgewinde

• Head angle

  90 °

• Höhe Kopf

  2.6 mm

• Kennbuchstabe Gewinde

  W

• Klemmstärke

  13 mm

• Länge Gewinde

  21 mm

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Milling Ribs

  Ja

• Nenndurchmesser Gewindeausführung

  4.5 mm

• Oberflächenschutz

  ZI|verzinkt

• Screw tip

  Rib

• Teilgewinde

  Ja

• Typ Schraube

  Spanplattenschraube
