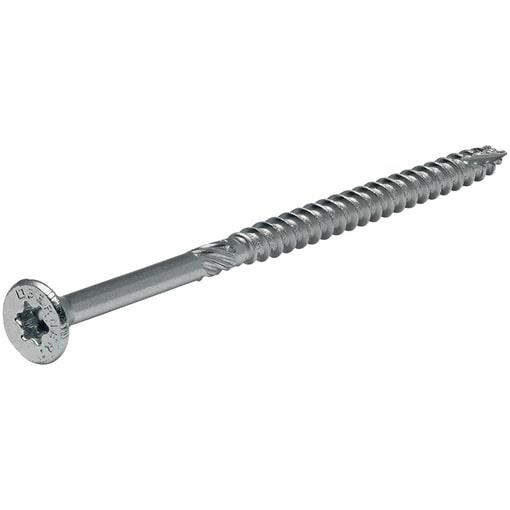

EASYTOP CUT TG 6.0X60 TX30 ZI

EASYtop CUT Teilgewinde 6,0x60 TX30 ZI, 200 ST

Main features short:
Schnelles und rissreduziertes Schrauben (CUT)
ETA-Zulassung

PDP Technical Attribute Sum:
Antrieb Form: TX | Kopfform Langform: Senkkopf Kopffräsrippen | Gewindeausführung: Teilgewinde | Material: Stahl | Oberflächenschutz: verzinkt

Anwendungsgebiete:
Schreinereien/Tischlereien/Dachdeckereien, Fertigbau- und Holzbaubetriebe
Vertäfelungen, Holzrahmenbau, Möbelbau, Sparrenverschraubungen usw.
Besonders geeignet zum Einschrauben in Holzwerkstoffplatten (OSB, melaminbeschichtet etc.)
Installation in Innenräumen oder in trockenen Bereichen von Nassräumen
Im Freien ohne direkte Witterungseinflüsse

Produktvorteile:
Schnelle und rissreduzierte Verschraubungen von PlattenwerkstoffenCUT (Kerbe) an der Schraubenspitze ermöglicht sauberes Schneiden im Plattenmaterial
Sauberes, flächenbündiges AnsenkenFräsrippen unter dem Schraubenkopf
Optimale KraftübertragungSpezielle BERNER Toko-Bitgeometrie für besseren Halt im Antrieb
Sichere und spannungsfreie Verschraubung
Maximale Sicherheit und hohe ProduktqualitätGewährleistet durch ETA-12/2080 / EN 14592:2008+A1:2012 und ein externes, unabhängiges Prüfinstitut

Hinweise:
Gewinde sollte vollständig in die untere Komponente eingeschraubt werden

Verarbeitungshinweise:
Bitte beachten:O 5,0 + 6,0: anwendbar gemäß ETA-12/0280 für genehmigungsrelevante tragende Holz(rahmen)konstruktionenO 4,5: anwendbar nach EN 14592:2008+A1:2012 für (nicht genehmigungsrelevante) tragende Holzkonstruktionen (z. B. Geräteschuppen)O 4,0: anwendbar gemäß EN 14592:2008+A1:2012 für nicht tragende Holzkonstruktionen (z. B. Innenverkleidungen)
Schrauben mit CUT (Schneidspitze) sind nicht für die Verwendung mit Dübeln vorgesehen
Schrauben können mit oder ohne Vorbohren verwendet werden. Das Vorbohren ist nur bis zum Kerndurchmesser zulässig.
Bei der Verwendung von Hartholz wird ein Vorbohren besonders empfohlen.
Tragfähige, genehmigungsrelevante Holzkonstruktionen müssen immer vom Statiker mit ETA der verwendeten Schrauben berechnet werden
Die Gestaltung der Befestigungspunkte/Gesamtkonstruktion muss auf den charakteristischen Belastungswerten des Schraubentyps und den Installationsspezifikationen gemäß ETA-12/0280 basieren

Tehnični podatki

• Lastnost

  Vrednost

• Antrieb

  30 mm

• Antrieb Form

  TX|Innensechsrund

• Bauaufsichtliche Zulassung

  Ja

• Bearbeitbare Werkstoffe

  Chipboard;Holz;OSB;Holzbretter; Holzplatten

• Durchmesser Kopf

  12.0 mm

• Form Kopf

  CSKR|Senkkopf mit Fräsrippen

• Gebinde (BTI)

  6.0 x 60 mm

• Gesamtlänge L1

  60 mm

• Gewindeart

  EG|Einganggewinde

• Gewindeausführung

  TG|Teilgewinde

• Head angle

  90 °

• Höhe Kopf

  3.0 mm

• Kennbuchstabe Gewinde

  W

• Klemmstärke

  24 mm

• Länge Gewinde

  36 mm

• Material

  Stahl

• Material Kurzbezeichnung

  ST

• Milling Ribs

  Ja

• Nenndurchmesser Gewindeausführung

  6.0 mm

• Oberflächenschutz

  ZP|Verzinkt

• Screw tip

  CUT

• Teilgewinde

  Ja

• Typ Schraube

  Spanplattenschraube
