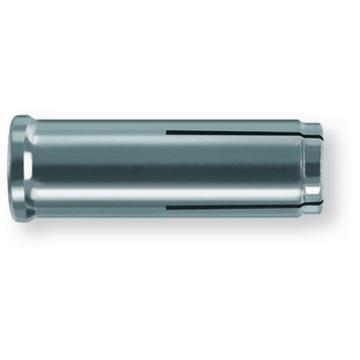

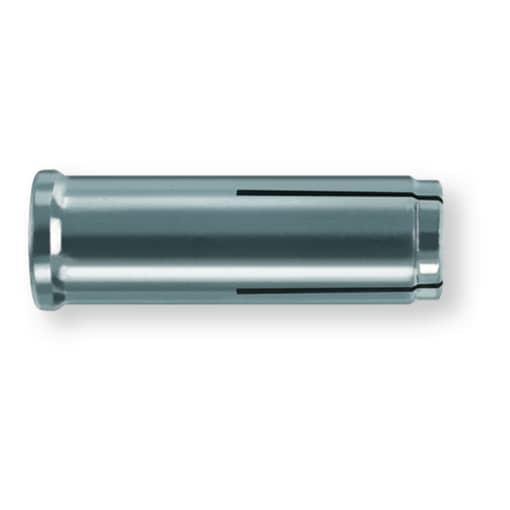

SPUSTNO SIDRO BE M12 15X50 ZI

Einschlaganker BE M12 15x50 ZI, 25 ST

Main features short:
ETA-Option 7 für nicht gerissenen Beton C20/25 bis C50/60
Zeit- und Kosteneinsparungen durch geringe Einbautiefe und Möglichkeit zur Wiederverwendung
Der Ankerkante verhindert ein Abrutschen in das Bohrloch und gewährleistet eine visuelle Attraktivität

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl galvanisch verzinkt (ZI) | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Zugelassen für die Verankerung von z.B. Rohren, Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen, Konsolen, Schalungshaltern, Leitern in Beton C20/25 bis C50/60 im Innenbereich
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge

Produktvorteile:
Europäisch Technische Zulassung Option 7 in ungerissenem Beton und für Mehrfachbefestigungen von nichttragenden Systemen in gerissenem Beton (z.B. abgehängte Decken) sowie brandschutzgeprüft F120
Oberflächenbündiger Anker mit Innengewinde für mehrfaches Lösen und Befestigen des Anbauteils
Geeignet für alle Schrauben oder Gewindebolzen mit metrischem Gewinde
Angeformter Rand verhindert Tieferrutschen des Ankers bei zu tief gebohrtem Bohrloch und sorgt für eine schönere Ansicht des Befestigungspunktes
Geringe Setztiefe verringert die Bohrzeit und ermöglicht eine kostengünstige Montage
Ausführung Stahl galvanisch verzinkt

Hinweise:
Verankerung mit europäischer Zulassung im ungerissenen Beton C20/25 und höchstens C50/60 sowie im ungerissenen und gerissenen Beton bei Mehrfachbefestigungen von nichttragenden Systemen (z.B. abgehängte Decken) bei einer Betonfestigkeitsklasse von mindestens C12/15 und höchstens C50/60 nach EN 206
Für weitere technische Daten und Informationen ist die Zulassung auf der BERNER-Onlineseite verfügbar und / oder nutzen Sie die BERNER-Bemessungssoftware
Zur Befestigung von Diamantbohrgeräten empfehlen wir die unseren Kontaktanker M12 mit erhöhtem Außendurchmesser.

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  15 mm

• Durchmesser Bohrloch

  15 mm

• Dübellänge

  50 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  50 mm

• Einsatzbereich

  Aussen

• ETA-Zulassung

  ETA: Option 7 (ungerissener Beton);ETA: Mehrfachbefestigung in Beton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  M 12 - 15 x 50 mm

• Hauptanwender

  Sanitärhandwerk;Heizungstechnik;Lüftungstechnik;Klimatechnik;Elektrohandwerk;Metallbau;Schlossereien;Hochbau;Tiefbau;Gipser;Zimmereien

• Kennbuchstabe Gewinde

  M

• Klemmstärke

  0 mm

• Länge Gewinde

  22 mm

• Material

  Stahl galvanisch verzinkt (ZI)

• Mindest-Bohrlochtiefe t1

  54 mm

• Nenndurchmesser Gewindeausführung

  12 mm

• Schrauben-O, Kennbuchstabe

  M

• Schrauben-O, Nenn-O

  12 mm

• Setztiefe

  50 mm
