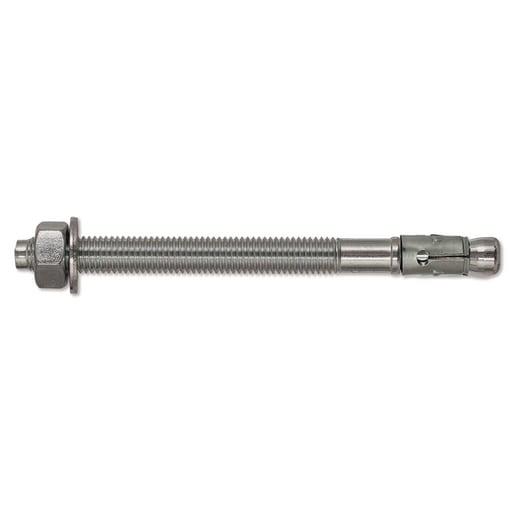

SIDRNI VIJAK BAZ R M8X115-50 A4
R120, F120
- Za prikaz cen se prijavite.
- Šifra artikla:
80482-50
- Enota:
cnt
- Blagovna znamka:
Zaloga: kontaktirajte nas
Opis izdelka
Simplexanker BAZ 8x115-50 R, 50 ST
Main features short:
Höchste Zulassungsstufe für den Einsatz in Beton, auch bei Brandschutzanforderungen und seismischen Anforderungen
Variable Verankerungstiefe für die Größen M 8 bis M 16 ermöglicht höchste Flexibilität und Effizienz bei der Montage
Hohl- und Diamantbohren als zugelassene Bohrmethoden zur Verkürzung der Montagezeit
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Edelstahl A4 | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120
Anwendungsgebiete:
Für den Einsatz im Innen- und Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe, wenn keine besonders aggressiven Bedingungen vorliegen
Siehe Zulassungsbescheid
Produktvorteile:
Europäische Technische Bewertung Option 1 in gerissenem und ungerissenem Beton C20/25 bis C50/60 sowie brandschutzgeprüft R120. ETA beinhaltet zusätzlich die Bewertung für Einsatz für seismische Anforderungen (C1+C2).
Zusätzliche, reduzierte Verankerungstiefe für die Größen M10, M12 und M16 ermöglicht höchste Flexibilität und Effektivität bei der Montage bei gleichzeitigem hohen Leistungsniveau
Reduzierte Verankerungstiefe reduziert den Aufwand zum Bohren, minimiert die Gefahr von Armierungstreffern und erhöht die Variabilität beim Einsatz.
Höhere Gewindelängen ermöglichen den Einsatz bei unterschiedlichen Klemmstärken und den Einsatz bei Abstandmontagen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen. Dadurch erhöhte Sicherheit bei insgesamt weniger Befestigungspunkten und damit geringere Kosten
Einsetzbar in extrem dünnen Betonplatten ab 80 mm Dicke
Einfacher und zeitsparender Setzvorgang mit wenigen Hammerschlägen und geringem Anzugsweg zum Aufbringen des Drehmoments
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert dadurch aufwendige Nacharbeiten
Schnelle Montage durch unkomplizierte Setztechnik ohne Spezialwerkzeuge. Ideal für Serien-, Durchsteck- und Überkopfmontagen
Ausführung Edelstahl A4
Hinweise:
Dübel-O = Bohr-O
Für weitere technische Daten und Informationen ist die Zulassung auf der BERNER-Onlineseite verfügbar und / oder nutzen Sie die BERNER-Bemessungssoftware
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 1052 zwischen dem Holzbauteil und der Unterlegscheibe einzusetzen
Eigenschaften:
Main features short:
Höchste Zulassungsstufe für den Einsatz in Beton, auch bei Brandschutzanforderungen und seismischen Anforderungen
Variable Verankerungstiefe für die Größen M 8 bis M 16 ermöglicht höchste Flexibilität und Effizienz bei der Montage
Hohl- und Diamantbohren als zugelassene Bohrmethoden zur Verkürzung der Montagezeit
PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Edelstahl A4 | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120
Anwendungsgebiete:
Für den Einsatz im Innen- und Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe, wenn keine besonders aggressiven Bedingungen vorliegen
Siehe Zulassungsbescheid
Produktvorteile:
Europäische Technische Bewertung Option 1 in gerissenem und ungerissenem Beton C20/25 bis C50/60 sowie brandschutzgeprüft R120. ETA beinhaltet zusätzlich die Bewertung für Einsatz für seismische Anforderungen (C1+C2).
Zusätzliche, reduzierte Verankerungstiefe für die Größen M10, M12 und M16 ermöglicht höchste Flexibilität und Effektivität bei der Montage bei gleichzeitigem hohen Leistungsniveau
Reduzierte Verankerungstiefe reduziert den Aufwand zum Bohren, minimiert die Gefahr von Armierungstreffern und erhöht die Variabilität beim Einsatz.
Höhere Gewindelängen ermöglichen den Einsatz bei unterschiedlichen Klemmstärken und den Einsatz bei Abstandmontagen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen. Dadurch erhöhte Sicherheit bei insgesamt weniger Befestigungspunkten und damit geringere Kosten
Einsetzbar in extrem dünnen Betonplatten ab 80 mm Dicke
Einfacher und zeitsparender Setzvorgang mit wenigen Hammerschlägen und geringem Anzugsweg zum Aufbringen des Drehmoments
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert dadurch aufwendige Nacharbeiten
Schnelle Montage durch unkomplizierte Setztechnik ohne Spezialwerkzeuge. Ideal für Serien-, Durchsteck- und Überkopfmontagen
Ausführung Edelstahl A4
Hinweise:
Dübel-O = Bohr-O
Für weitere technische Daten und Informationen ist die Zulassung auf der BERNER-Onlineseite verfügbar und / oder nutzen Sie die BERNER-Bemessungssoftware
Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 1052 zwischen dem Holzbauteil und der Unterlegscheibe einzusetzen
Eigenschaften:
Tehnični podatki
- Lastnost
Vrednost
- Außendurchmesser
8 mm
- Durchmesser außen U-Scheibe
16 mm
- Durchmesser Bohrloch
8 mm
- Dübellänge
115 mm
- Dübeltyp
Metallanker, -dübel
- Effektive Verankerungstiefe
45 mm
- Einsatzbereich
Aussen
- ETA-Zulassung
ETA: Gerissener und ungerissener Beton
- Feuerwiderstandsdauer, max
Feuerschutzprüfung R120/F120
- Gebinde (BTI)
8 x 115 mm
- Hauptanwender
Elektrohandwerk;Sanitärhandwerk;Heizungstechnik;Lüftungstechnik;Klimatechnik;Hochbau;Tiefbau;Metallbau;Schlossereien;Zimmereien;Schreinereien;Betriebswerkstätten
- Klemmstärke
50 mm
- Klemmstärke 1
60 mm
- Kopfprägung
K
- Länge Gewinde
78 mm
- Material
Edelstahl A4
- Mindest-Bohrlochtiefe t1
115 mm
- Seismische Bewertung
C1
- Setztiefe
45 mm
- Setztiefe reduziert
35 mm
- U-Scheibe Dicke (mm)
1.6 mm
