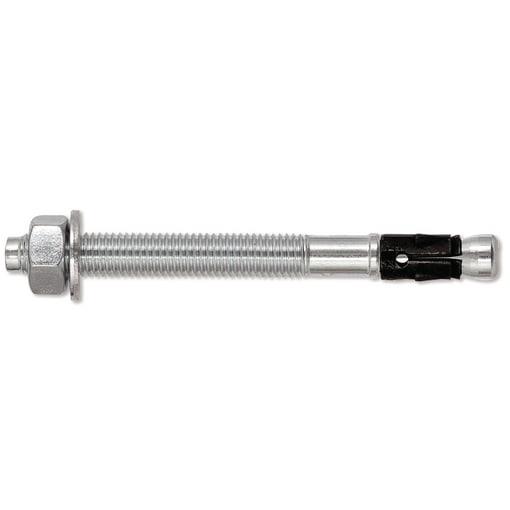

SIDRNI VIJAK BAZ M10X165-80 ZI

Simplexanker BAZ 10x165-80 ZI, 20 ST

Main features short:
Höchste Zulassungsstufe für den Einsatz in Beton, auch bei Brandschutzanforderungen und seismischen Anforderungen
Variable Verankerungstiefe für die Größen M 8 bis M 16 ermöglicht höchste Flexibilität und Effizienz bei der Montage
Hohlbohren als zugelassene Bohrmethode zur Verkürzung der Montagezeit

PDP Technical Attribute Sum:
Dübeltyp: Metallanker, -dübel | Material: Stahl verzinkt | ETA-Zulassung: ETA: Gerissener und ungerissener Beton | Feuerwiderstandsdauer, max: Feuerschutzprüfung R120/F120

Anwendungsgebiete:
Zur zulässigen Verankerung von beispielsweise Geländern, Stahlkonstruktionen, Leitern, Treppen, Toren, Halterungen, Kabelträgern, Fassaden und Holzkonstruktionen in Beton
Zur Verwendung in trockenen Innenräumen
Auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge

Produktvorteile:
Europäische Technische Bewertung Option 1 in gerissenem und ungerissenem Beton C20/25 bis C50/60 sowie brandschutzgeprüft R120. ETA beinhaltet zusätzlich die Bewertung für Einsatz für seismische Anforderungen (C1+C2).
Zusätzliche, reduzierte Verankerungstiefe für die Größen M10, M12 und M16 ermöglicht höchste Flexibilität und Effektivität bei der Montage bei gleichzeitigem hohen Leistungsniveau
Reduzierte Verankerungstiefe reduziert den Aufwand zum Bohren, minimiert die Gefahr von Armierungstreffern und erhöht die Variabilität beim Einsatz.
Höhere Gewindelängen ermöglichen den Einsatz bei unterschiedlichen Klemmstärken und den Einsatz bei Abstandmontagen
Die Ankergeometrie erlaubt hohe Tragfähigkeiten bei gleichzeitig geringen Achs- und Randabständen. Dadurch erhöhte Sicherheit bei insgesamt weniger Befestigungspunkten und damit geringere Kosten
Einsetzbar in extrem dünnen Betonplatten ab 80 mm Dicke
Einfacher und zeitsparender Setzvorgang mit wenigen Hammerschlägen und geringem Anzugsweg zum Aufbringen des Drehmoments
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und verhindert dadurch aufwendige Nacharbeiten
Schnelle Montage durch unkomplizierte Setztechnik ohne Spezialwerkzeuge. Ideal für Serien-, Durchsteck- und Überkopfmontagen
Ausführung Stahl galvanisch verzinkt

Hinweise:
Dübel-O = Bohr-O
Verankerung entsprechend Europäischer Bewertung in ungerissenem und gerissenem Beton mit einer Betonfestigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206
Für weitere technische Daten und Informationen ist die Zulassung auf der BERNER-Onlineseite verfügbar und / oder nutzen Sie die BERNER-Bemessungssoftware
Geeignet zur Befestigung von Löschanlagen an Betondecken entsprechend den Anforderungen des Verbands der Schadenversicherer eV (VdS)
Zugelassen ab Baugröße M10 zur Verankerung von Sprinkleranlagen und Rohsuspensionen nach der Factory Mutual Insurance Company (FM)

Verarbeitungshinweise:
Bei Befestigungen von Holzkonstruktionen empfehlen wir, zusätzlich eine Unterlegscheibe DIN 1052 zwischen dem Holzbauteil und der Unterlegscheibe einzusetzen

Eigenschaften:

Tehnični podatki

• Lastnost

  Vrednost

• Außendurchmesser

  10 mm

• Durchmesser außen U-Scheibe

  20 mm

• Durchmesser Bohrloch

  10 mm

• Dübellänge

  165 mm

• Dübeltyp

  Metallanker, -dübel

• Effektive Verankerungstiefe

  60 mm

• Einsatzbereich

  Innen

• ETA-Zulassung

  ETA: Gerissener und ungerissener Beton

• Feuerwiderstandsdauer, max

  Feuerschutzprüfung R120/F120

• Gebinde (BTI)

  10 x 165 mm

• Hauptanwender

  Elektrohandwerk;Sanitärhandwerk;Heizungstechnik;Lüftungstechnik;Klimatechnik;Hochbau;Tiefbau;Metallbau;Schlossereien;Zimmereien;Schreinereien;Betriebswerkstätten

• Klemmstärke

  80 mm

• Klemmstärke 1

  100 mm

• Kopfprägung

  N

• Länge Gewinde

  123 mm

• Material

  Stahl verzinkt

• Mindest-Bohrlochtiefe t1

  160 mm

• Seismische Bewertung

  C1/C2

• Setztiefe

  60 mm

• Setztiefe reduziert

  40 mm

• U-Scheibe Dicke (mm)

  2 mm
